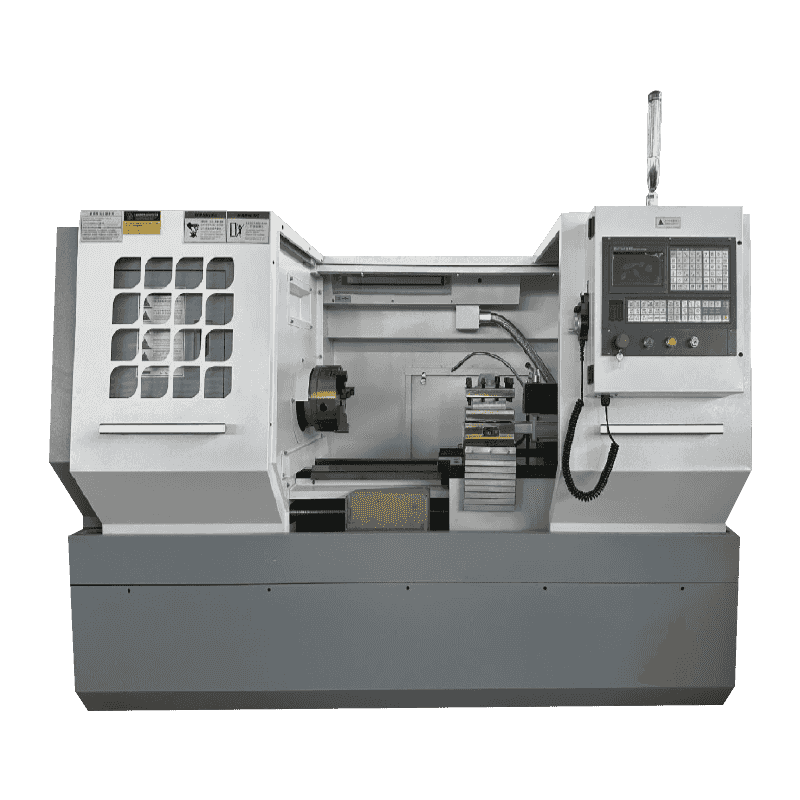

Dom / Proizvodi / Horizontalna serija okretanja i glodanja CNC -a / CK6140 Visoka precizni CNC vodoravni tokarilica CK6140 Visoka precizni CNC vodoravni tokarilica
Tokarilica numeričke kontrole
CNC CNC horizontalni tokarski tokarski tokarski tokarski tokaridi sadrži visoku preciznost, visoku snagu i visoku krutost. Njegove glavne komponente i struktura optimalno su dizajnirani, a to je oprema za prvu izbora za obradu osovina, diskova, čahura, površina posebnog oblika i vijčane radne dijelove.
Radovi.
KND ili širok broj numeričkih upravljačkih sustava i sve-digitalnih AC servo sustava, x i z-osi su polu-obloženi krug, kuglični vijak Podmorni vijci C3 precizni vijci, a električne komponente se uvoze ili domaće poznate marke, u skladu s CE ili domaćim 3C certifikacijom.
Alati za stroj pregledavaju se u strogoj u skladu s inspekcijskim postupcima prije napuštanja tvornice. Svaki strojni alat prihvaća laserski interferometar za provjeru točnosti pozicioniranja osi x i z i ponovljivost točnosti pozicioniranja, što osigurava stabilnu i pouzdanu točnost alata strojeva.
Prije odlaska iz tvornice, strojni se alatni alat strogo pregledava u skladu s postupcima inspekcije. Svaki strojni alat prihvaća laserski interferometar za testiranje točnosti pozicioniranja i ponovljivosti osi x i z kako bi se osigurala njihova stabilnost i pouzdanost. cije
Podaci o proizvodnji
Uvod glavnih dijelova
1 、 krevet.
Usvajanje ravne strukture kreveta, oblikovanje pijeska od smole, visokokvalitetno lijevanje od lijevanog željeza, vodičica prihvaća ugašenje srednje frekvencije i mljevenje i lijevanje liječenja, koji ima dobru otpornost na abraziju i preciznost.
2 、 Kutija vretena.
Struktura vretena prihvaća tipičnu strukturu nosača s dvije točke na prednjim i stražnjim krajevima, a vreteno ima visoku krutost; Ležaj prihvaća poseban ležaj za visoko precizno vreteno tvornice harbina, zbog čega vreteno ima visoku rotacijsku točnost. Glavni raspon brzine pogona je 100 ~ 2000R/min; Glavni pogonski zupčanici su očvrsnuti i mljeveni, pogon i valjani ležajevi podmazani su jakim uljem, s dobrim performansama velike brzine i niske temperature; Dizajn kućišta vretenasti kutija u potpunosti uzima u obzir mjere raspršivanja topline i mehanizam za uklanjanje vibracija, zbog čega kutija za vreteno ima značajke niske buke i visoke točnosti prijenosa, a buka alatnog strojeva ne premašuje vrijednost koju je propisao nacionalni standard. Buka stroja ne prelazi vrijednost koju je propisao nacionalni standard. Stroj ima uređaj za zaštitu od električnog preopterećenja, uređaj za zaštitu od mehaničkih preopterećenja i uređaj za zaustavljanje u nuždi za upravljanje rotacijom vretena. Vrsta strojeva za automatsku promjenu brzine opremljena je vanjskim upravljačkim okvirom za automatsku promjenu brzine.
3. Pomicanje hranjenja
Poprečni (X-osi) i uzdužni (Z-osi) pokreti za hranjenje pokreću servo motori kako bi se realizirali brzi pokreti i dovodni pokreti s preciznim kugličnim vijcima.
Vodič za klizanje pričvršćen je s plastičnim mekim remenom za borbu protiv kore, koji može dobro jamčiti točnost pozicioniranja i ponovljivost alatnog strojnog alata.
4. Repstock.
Dizajn repa stroja u potpunosti razmatra krutost, kapacitet učitavanja i prilagođenost korisnicima. Metoda zatezanja je ručna.
6. Chuck
Stroj je opremljen s 8-inčnim Chuckom s tri čeljusti (opcionalno hidraulično).
7. Centralizirano podmazivanje
Usvajanje japanske tehnologije centraliziranog sustava podmazivanja kako bi se ostvarila podmazivanje svakog vodiča, kuglica i ležaja. Pumpa za podmazivanje ima funkcije prikaza radnog statusa i hidrauličkog praćenja. I može se prilagoditi u bilo kojem trenutku ciklusa ubrizgavanja ulja.
3 、 držač numeričkog upravljačkog alata
Vertikalni držač CNC-a s četiri stanice ima značajke visoke točnosti pozicioniranja, stabilnosti i pouzdanosti, širokog raspona aplikacija, jednostavne strukture, lako održavanja i tako dalje.
4 、 Radno okruženje strojnog alata
Ambijentalna temperatura: raspon 5 ℃ ~ ~ 40 ° ℃ i prosječna temperatura od 24h ne prelazi 35 ℃.
Relativna vlaga: 30% ~ 95% i načelo promjene vlage je da ne bi trebala uzrokovati kondenzaciju.
Nadmorska visina: ispod 1000m.
Atmosfera: Nema prekomjerne prašine, kiselog plina, korozivnog plina i soli.
Izbjegavajte izravnu sunčevu svjetlost na stroju ili toplotno zračenje na stroju što može uzrokovati promjene u temperaturi okoline.
Položaj instalacije daleko od izvora vibracije.
Položaj instalacije daleko od zapaljivih i eksplozivnih materijala.
Tehnički parametar
| Artikal | Jedinica | CK6140 |
| Maksimum Okrećući promjer kreveta | mm | 400 |
| Maksimalni promjer okretanja na držaču alata | mm | 210 |
| Maxi mama duljina radnog dijela između dva centra | mm | 750 |
| Vreteno kroz promjer rupe | mm | Φ52 |
| Raspon brzine vretena | R/min | 100-2000 Promjena zupčanika/beskrajna promjena |
| Tip kraja vretena | A2-6 | |
| Vretena prednja rupa za konus | Šest Mohs | |
| Snaga motora vretena | KW | 5.5 |
| Obrazac za dovod motora | Pretvorba frekvencije | |
| Numerički odmor alata za kontrolu | Okomiti držač alata za četiri stanice | |
| Veličina | mm | 20x20 |
| Držač alata ponovljena točnost pozicioniranja | ± 3,2 " | |
| Raspon brzine hrane | mm/miR | X: 1 ~ 6000 z: 1-10000 |
| Minimalna jedinica za postavljanje | mm | 0.001 |
| Ukupne dimenzije stroja (LXWXH) | mm | 2150x1450x1650 mm |
| Bruto masa stroja | kg | 1900 |
