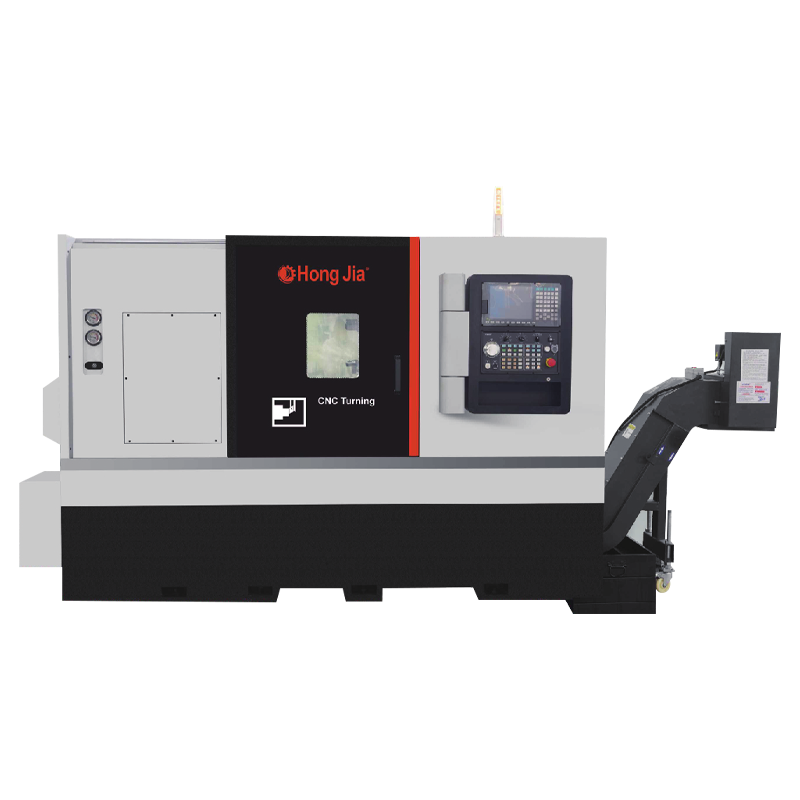

Dom / Proizvodi / Horizontalna serija okretanja i glodanja CNC -a / NC110D-Y Horizontalno okretanje visoke proizvodnje NC110D-Y Horizontalno okretanje visoke proizvodnje
Visoki prinosi horizontalni centri za okretanje koriste vretene i rezanje visokih performansi, koji se lako mogu nositi s obradom dijelova različitih materijala i oblika. Snažna snaga rezanja i stabilna brzina rezanja osiguravaju učinkovitost obrade i kvalitetu obrade. Optimizirani putevi alata i parametri rezanja smanjuju vibracije i habanje tijekom rezanja i produljenja vijeka trajanja alata.
Precizni vodič i sustavi za pozicioniranje osiguravaju visoku preciznost i stabilnost tijekom obrade. Napredni senzori i upravljački sustavi nadziru i prilagođavaju parametre obrade u stvarnom vremenu kako bi se osigurala dosljednost u točnosti obrade. Pouzdani stezalni sustavi i čvora osiguravaju stabilnost i točnost pozicioniranja dijelova tijekom obrade.
Visoki stupanj automatizacije, podržava različite metode automatiziranih utovara i istovara, smanjuje ručnu intervenciju i poboljšava učinkovitost proizvodnje. Optimizirana struktura strojnog alata i sustav disipacije topline Osigurajte dugoročni stabilan rad, smanjite vrijeme zastoja i povećajte ukupni izlaz.
Podaci o proizvodnji
Kapacitet
1. tokarilica, bušenje i dosadno mogu se provesti
2. Osnovna struktura visoke krutosti, za postizanje teškog rezanja
3. Izvrsna sposobnost rezanja i stabilna točnost obrade za postizanje visoke proizvodnje
4. Spremnik za rashladno sredstvo koristi se za jednostavno čišćenje i rezanje
5. Standardni kapacitet spremnika: 125L

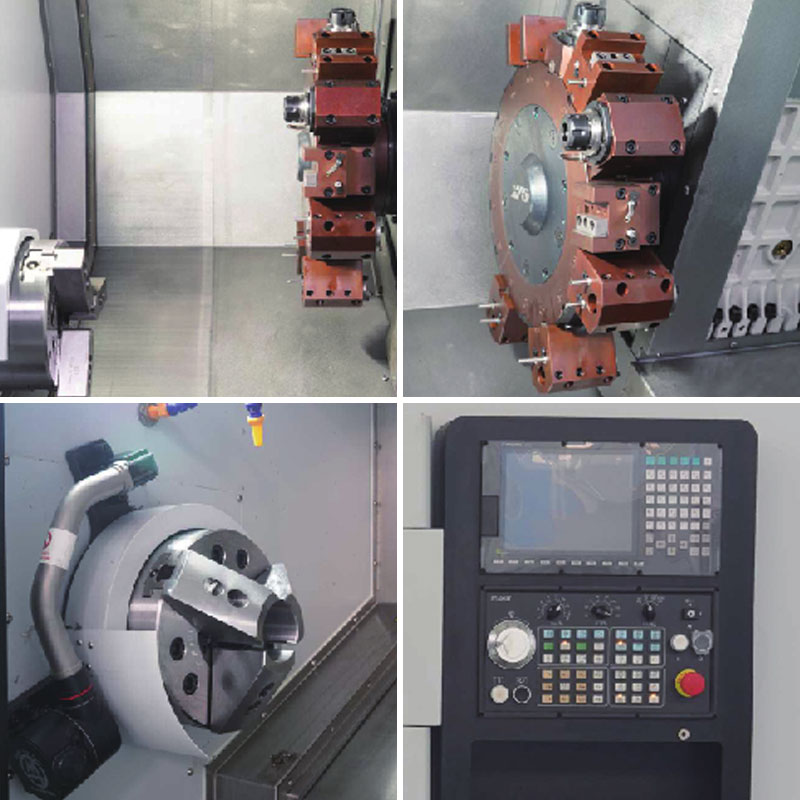

Osnovna konfiguracija alata stroj
1. SYTEC/22TB NOVE GENERACIJE
2. Motor za pogon nove generacije
3. Nova generacija motora s visokim momentom servo vretena je standardna
4. Tajvan ili Japanska žičana šina i vijak 5. Obratni spremnik vode
6. Stroj za uklanjanje čipova
7. Tlak ulja Tri kandže
8. Standardno s ugrađenim mehaničkim vretenovima velike brzine
Tehnički parametar
| Artikal | Jedinica | NC-110d-y | |
| Maksimum Okrećući promjer kreveta | mm | Φ750 | |
| Maksimum promjer obrade | mm | Φ600 | |
| Maks. Radna duljina | mm | 700 | |
| Maksimum Zavežite šipku kroz promjer rupe | mm | Φ75 | |
| Glavna os | Oblik vretenastog nosa | A2-8/11 | |
| Vreteno kroz promjer rupe | mm | Φ86 | |
| Konus unutarnje rupe vretena | MT-6 | ||
| Sposobnost držanja Chucka s tri čeljusti | 10 " | ||
| Povucite oblik akcije šipke | Hidraulički tlak | ||
| Maksimum Brzina vretena | R/min | 2500min -1 | |
| Glavna motorna snaga | KW | 15/18,5 | |
| Hraniti | X-osi putovanja | mm | 350 |
| Z-osi putovanja | mm | 750 | |
| X/z osi brza brzina | M/min | 25 | |
| Preciznost | Točnost pozicioniranja (x/z) | mm | ± 0,005 |
| Ponavljana točnost pozicioniranja (x/z) | mm | ± 0,003 | |
| Toranj alata za napajanje | Broj alata | 12 | |
| Obrazac za vožnju | Servo | ||
| Visina centra | mm | 100 | |
| AlatChangeTime (T-T) | S | 0.2 | |
| Specifikacije držača alata | mm | 50 | |
| Specifikacije kvadratnih držača alata | mm | 25 | |
| Brzina napajanja | R.P/min | 4000 | |
| Motor napajanja | KW | 3.6 | |
| Okretni moment | N.m | 15 | |
| Tip za napajanje | Bmt | 55/65 | |
| Y-osi | Y-osi putovanja | mm | 150 |
| Y-osi okretni moment | N.m | 8.4 | |
| Y-osi vijak | kuglice | 3206 | |
| Obrazac vodiča sa osi | Pravokutne tvrde šine / žičane šine | Pravokutna tvrda šina | |
| Rep | Konus rukava za rep | MT-5 | |
| Promjer središnjeg rukava | mm | Φ80 | |
| Maksimalno putovanje gornje rukave | mm | 100 | |
| Sigurnosni štit | Potpuno zatvoren | ||
| Numerički upravljački sustav | SYTEC 22TB/FAN UC OI-TF | ||
| Mašina | Kg | 5350 | |
| Ukupne dimenzije stroja (LXWXH) | mm | 2980 × 2200 × 1950 | |
Biti u kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd., započeo je 2006. godine, a osnovana je 2018. godine. Smještena je u New District Qianwan, grad Ningbo, provincija Zhejiang, Južno krilo ekonomske zone rijeke China Yangtze. To je poduzeće specijalizirano za istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Kao Kina NC110D-Y Horizontalno okretanje visoke proizvodnje supplier and custom NC110D-Y Horizontalno okretanje visoke proizvodnje company, S jakom tehničkom snagom i bogatim iskustvom u industriji, Hongjia CNC posvećena je pružanju kupaca napredna CNC rješenja kako bi zadovoljila potrebe kupaca u različitim industrijama.
Postrojenje i oprema
Što su vijesti
-
U današnjoj sve konkurentnijoj prerađivačkoj industriji tvrtke sve više zahtijevaju visoku učinkovitost, visoku preciznu i visoko integrirana rješenja za obradu. Ningbo Hongjia CNC Technology Co., Ltd., profesionalni ...
Pročitajte više -
Stroj za bušenje i tapkanje je strojni alat koji kombinira funkcije bušenja i dodirivanja. Prvenstveno se koristi za bušenje rupa i stvaranje unutarnjih niti (tapkanje) u materijalima poput metala, plastike i dr...
Pročitajte više -
1. Zašto zrakoplovna industrija preferira Horizontalni centri za okretanje ? Prednost gravitacije: Izbjegavajte deformaciju velikih radnih dijelova Problemi s vertikalni...
Pročitajte više
Znanje u industriji
NC110D-Y visoke proizvodnje Horizontalno okretanje: Inovativni rad Ningbo Hongjia
NC110D-Y Horizontalno okretanje visoke proizvodnje IS Ningbo Hongjia CNC Technology Co., aktivni odgovor Ltd-a na zahtjeve moderne prerađivačke industrije za visokom učinkovitošću i preciznom obradom. Oprema koristi visoke performanse vretena i sustav rezanja, koji se lako može nositi s zadacima obrade radnih dijelova različitih materijala i oblika. Njegova snažna sposobnost rezanja i stabilna brzina rezanja osigurava dvostruko poboljšanje učinkovitosti obrade i kvalitete obrade.
Kako bi se dodatno poboljšala učinkovitost obrade i kontrola troškova, NC110D-Y Horizontalni centar za okretanje visoke proizvodnje optimizira put alata i parametre rezanja u dizajnu. Ovaj inovativni dizajn učinkovito smanjuje vibracije i habanje tijekom postupka rezanja, ne samo da produžuje radni vijek alata, već i značajno poboljšava završnu obradu obrađene površine. Preciznom proračunom i simulacijom, svaki put alata je precizno planirano kako bi se osiguralo da svako rezanje može postići najbolji učinak, čime se maksimizira učinkovitost proizvodnje uz istovremeno osiguravanje kvalitete.
Dok slijede visoku učinkovitost, Ningbo Hongjia CNC Technology Co., Ltd također pridaje važnost preciznosti i stabilnosti obrade. NC110D-Y Horizontalno okretanje visoke proizvodnje opremljen je preciznim vodičima i sustavima za pozicioniranje kako bi se osigurala visoka preciznost i stabilnost tijekom obrade. Napredni senzori i upravljački sustavi nadziraju i prilagođavaju parametre obrade u stvarnom vremenu kako bi se osigurala dosljednost preciznosti obrade i održavala izuzetno visoku točnost obrade čak i u dugoročnom kontinuiranom radu.
Automatizacija je trend razvoja moderne prerađivačke industrije, a NC110D-Y Horizontalni centar za okretanje visoke proizvodnje također dobro djeluje u tom pogledu. Oprema podržava razne automatizirane metode stezanja i istovara, u velikoj mjeri smanjujući ručnu intervenciju i značajno poboljšavajući učinkovitost proizvodnje. I sustav automatskog hranjenja i uređaj za uklanjanje inteligentnog čipa odražavaju dubok temelj HONGJIA CNC u primjeni tehnologije automatizacije.
Kako bi se osiguralo dugoročno stabilno djelovanje opreme, NC110D-Y Horizontalni centar za okretanje visoke proizvodnje u potpunosti je optimiziran u pogledu strukture strojnih alatnih struktura i sustava raspršivanja topline. Njegova čvrsta osnovna struktura i dizajn visoke krutosti omogućuju opremi da izdrži ogromno opterećenje koje je donijelo teške operacije rezanja, osiguravajući stabilnost i izdržljivost obrade. Istodobno, optimizirani sustav disipacije topline učinkovito kontrolira fluktuaciju temperature unutar strojnog alata, smanjuje pogrešku obrade uzrokovanu toplinskom deformacijom i osigurava točnost alatnog strojeva u dugoročnom radu.
U pogledu konfiguracije, Centar za horizontalno okretanje visoke proizvodnje NC110D-Y također pokazuje domišljatost Ningbo Hongjia CNC Technology Co., Ltd. Sytec/22TB sustava za novu generaciju, motor za vožnju nove generacije, motor s visokim okretnim motorom i druge standardne konfiguracije osiguravaju napredak i pouzdanost opreme. Osim toga, linearne šine i olovne vijke uvezene iz Tajvana ili Japana, neovisni spremnici za vodu, automatski transporteri čipova, hidraulični tropar i ugrađene brze jedinice precizno mehanički vretena sve pružaju korisnicima više izbora za zadovoljavanje različitih potreba za obradom.
