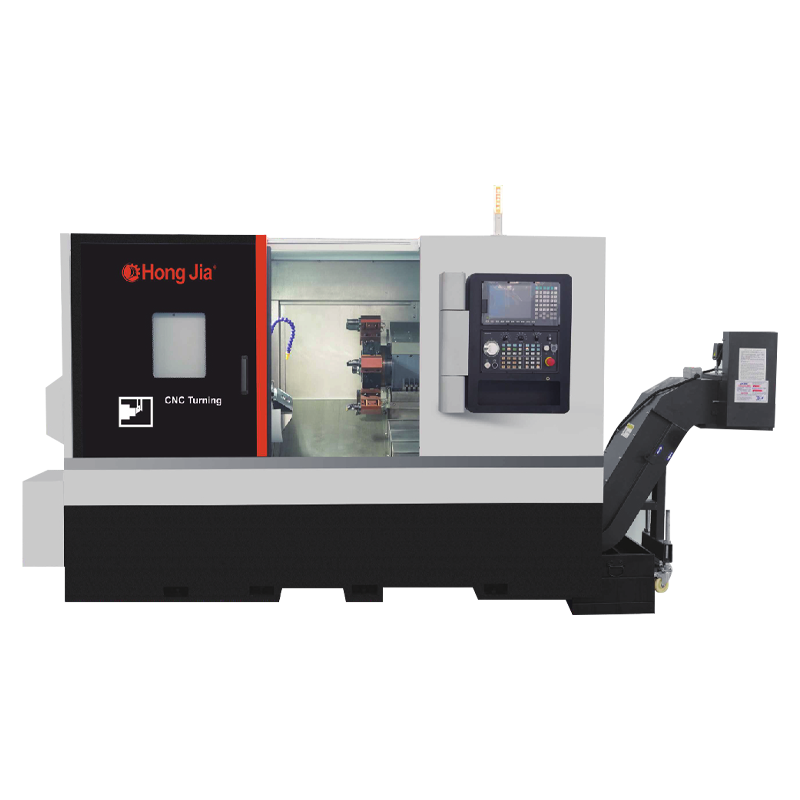

Dom / Proizvodi / Horizontalna serija okretanja i glodanja CNC -a / NC110D Motor vožnje glave Horizontalno okretanje NC110D Motor vožnje glave Horizontalno okretanje
Centar za horizontalno okretanje motora snage napajanja ne samo da ima tradicionalne funkcije obrade tokarilice, već također može izvesti različite operacije obrade kao što su bušenje i dosadno. Ova svestranost omogućava jednom uređaju da dovrši više procesa, smanjujući vrijeme za zamjenu opreme i prijenos obrazaca i poboljšanje ukupne učinkovitosti obrade.
Oprema prihvaća osnovni dizajn strukture visoke krigičnosti kako bi se osigurala stabilnost i preciznost tijekom obrade. Ovaj dizajn omogućuje opremi da izdrži ogromno opterećenje koje je donijelo veliko rezanje i održavanje iste točnosti obrade, ispunjavajući na taj način zahtjeve za obradu visoko preciznih i visokokvalitetnih dijelova.
Motor napajanja je temeljna komponenta opreme. Prihvaća naprednu motoričku tehnologiju i upravljački sustav kako bi postigao precizno i brzo kretanje hranjenja i rotacije. Ovaj sustav visokih performansi ne samo da poboljšava učinkovitost obrade, već i osigurava stabilnost i pouzdanost postupka obrade.
Podaci o proizvodnji
Kapacitet
1. tokarilica, bušenje i dosadno mogu se provesti
2. Osnovna struktura visoke krutosti, za postizanje teškog rezanja
3. Izvrsna sposobnost rezanja i stabilna točnost obrade za postizanje visoke proizvodnje
4. Spremnik za rashladno sredstvo koristi se za jednostavno čišćenje i rezanje
5. Standardni kapacitet spremnika: 125L
Osnovna konfiguracija alata stroj
1. Nova generacija sytec22ta
2. Motor za pogon nove generacije
3. Nova generacija motora s visokim momentom servo vretena je standardna
4. Tajvan ili Japanska žičana šina i vijak
5. odvojeni spremnik vode
6. Stroj za uklanjanje čipova
7. Tlak ulja Tri kandže
8. Standardno s ugrađenim mehaničkim vretenovima velike brzine
Tehnički parametar
| Artikal | Jedinica | NC-110D | |
| Maksimum Okrećući promjer kreveta | mm | Φ750 | |
| Maksimum promjer obrade | mm | Φ600 | |
| Maksimum radna dužina | mm | 700 | |
| Maksimum Zavežite šipku kroz promjer rupe | mm | Φ75 | |
| Glavna os | Oblik vretenastog nosa | A2-8/11 | |
| Vreteno kroz promjer rupe | mm | Φ86 | |
| Konus unutarnje rupe vretena | MT-6 | ||
| Sposobnost držanja Chucka s tri čeljusti | 10 " | ||
| Povucite oblik akcije šipke | Hidraulički tlak | ||
| Maksimum Brzina vretena | R/min | 2500min -1 | |
| Glavna motorna snaga | KW | 15/18,5 | |
| Hraniti | X-osi putovanja | mm | 350 |
| Z-osi putovanja | mm | 750 | |
| X/z osi brza brzina | M/min | 25 | |
| Preciznost | Točnost pozicioniranja (x/z) | mm | ± 0,005 |
| Ponavljana točnost pozicioniranja (x/z) | mm | ± 0,003 | |
| Toranj alata za napajanje | Broj alata | 12 | |
| Obrazac za vožnju | Servo | ||
| Visina centra | mm | 100 | |
| Vrijeme promjene alata (T-T) | S | 0.2 | |
| Specifikacije držača alata | mm | 50 | |
| Specifikacije kvadratnih držača alata | mm | 25 | |
| Brzina napajanja | R.P/min | 4000 | |
| Motor napajanja | KW | 3.6 | |
| Okretni moment | N.m | 15 | |
| Tip za napajanje | Bmt | 65 | |
| Rep | Konus rukava za rep | MT-5 | |
| Promjer središnjeg rukava | mm | Φ80 | |
| Maksimalno putovanje gornje rukave | mm | 100 | |
| Sigurnosni štit | Potpuno zatvoren | ||
| Numerički upravljački sustav | Nova generacija 22TA/FANUC 0I-TF | ||
| Mašina | Kg | 5200 | |
| Sveukupne dirnenzije stroja (lxwxh) | mm | 2980 × 2200 × 1950 | |
Biti u kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd., započeo je 2006. godine, a osnovana je 2018. godine. Smještena je u New District Qianwan, grad Ningbo, provincija Zhejiang, Južno krilo ekonomske zone rijeke China Yangtze. To je poduzeće specijalizirano za istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Kao Kina NC110D Motor vožnje glave Horizontalno okretanje supplier and custom NC110D Motor vožnje glave Horizontalno okretanje company, S jakom tehničkom snagom i bogatim iskustvom u industriji, Hongjia CNC posvećena je pružanju kupaca napredna CNC rješenja kako bi zadovoljila potrebe kupaca u različitim industrijama.
Postrojenje i oprema
Što su vijesti
-
U današnjoj sve konkurentnijoj prerađivačkoj industriji tvrtke sve više zahtijevaju visoku učinkovitost, visoku preciznu i visoko integrirana rješenja za obradu. Ningbo Hongjia CNC Technology Co., Ltd., profesionalni ...
Pročitajte više -
Stroj za bušenje i tapkanje je strojni alat koji kombinira funkcije bušenja i dodirivanja. Prvenstveno se koristi za bušenje rupa i stvaranje unutarnjih niti (tapkanje) u materijalima poput metala, plastike i dr...
Pročitajte više -
1. Zašto zrakoplovna industrija preferira Horizontalni centri za okretanje ? Prednost gravitacije: Izbjegavajte deformaciju velikih radnih dijelova Problemi s vertikalni...
Pročitajte više
Znanje u industriji
Karakteristike visoke učinkovitosti prerade glave horizontalnog centra za okretanje glave
1. Strukturne karakteristike i visoka učinkovitost
Vožnja glava motor vodoravnog centra za okretanje Općenito prihvaća strukturu okvira, a strojni sloj uglavnom je izrađen od polimernog betonskog materijala, koji ima dobre performanse prigušivanja i nisku toplinsku vodljivost, što pogoduje poboljšanju preciznosti obrade kalupa. Centar za horizontalno okretanje motora pogonskog glave proizveden od strane Ningbo Hongjia CNC Technology Co., LTD prihvaća ovaj napredni strukturni dizajn kako bi se osigurala stabilnost i točnost alatnog strojeva pod velikim brzinama.
2. Napredna tehnologija pogona
U pogledu načina pogona, središte vožnje horizontalnog okretanja motora pogonske glave razvio se iz tradicionalnog linearnog pokreta (x/y/z osi) servo motora i pogona kugličnog vijaka do trenutnog linearnog pogona motora. Linearni motor eliminira element prijenosa koji pretvara rotacijsko gibanje u linearno gibanje, značajno poboljšavajući dinamičke performanse, brzinu pomicanja i točnost obrade osi. Neki proizvodi tvrtke Ningbo Hongjia CNC Technology Co., Ltd, prihvatili su linearnu tehnologiju motornih pogona, koja je uvelike poboljšala ubrzanje osi i brzu brzinu putovanja strojnog alata, čime je značajno poboljšao učinkovitost proizvodnje.
Osim toga, zamah rotacijskog stola i zamah i rotacija glave vretena široko se ostvaruju motorima okretnog momenta. Motor momenta je sinkroni motor čiji je rotor izravno fiksiran na komponentu koji će se voziti bez mehaničkih elemenata prijenosa. Stoga ima izuzetno visoku statičku i dinamičku krutost opterećenja, što poboljšava točnost pozicioniranja i ponovljivost rotacijske osi i osi ljuljanja.
3. Visoko precizno električno vreteno
Električno vreteno je temeljna komponenta horizontalnog okretanja motora pogonskog motora. U obradi površina slobodnog oblika kalupa i složenih kontura često se koriste krajnji mlinovi promjera, što zahtijeva da električno vreteno ima vrlo veliku brzinu. Trenutno, brzina vretenastih obradivih centara na tržištu uglavnom je između 18000 i 42000R/min, dok brzina vretena nekih vrhunskih proizvoda može doseći i više od 54000R/min. Horizontalno okretanje motora pogonskog glave iz Ningbo Hongjia CNC Technology Co., Ltd, opremljen je visoko preciznim električnim vretenom s velikom brzinom i dobrom stabilnošću, što može zadovoljiti potrebe za obradom različitih složenih kalupa.
Kako bi se osigurala stabilnost električnog vretena velike brzine, stroj je također opremljen senzorima za mjerenje temperature, pomaka i vibracija, tako da se nadgleda porast temperature, aksijalni pomak i vibracije motora, ležaja i vretena. Ovi senzori pružaju podatke o korekciji za CNC sustav za izmjenu brzine vretena i brzine unosa, optimizaciju parametara obrade i na taj način osigurati točnost i učinkovitost obrade.
4. Napredni upravljački sustav
CNC upravljački sustav važan je dio horizontalnog centra za okretanje motora pogonskog motora, koji u velikoj mjeri određuje brzinu, točnost i kvalitetu površinske obrade strojnih alata. Vrijeme obrade segmenta programa visokokvalitetnih CNC upravljačkih sustava može općenito dostići manje od 0,5 ms, što može udovoljiti zahtjevima obrade u stvarnom vremenu protoka podataka u preradi velike brzine. Voziteljski motor Horizontalno okretanje centra Ningbo Hongjia CNC Technology Co., Ltd je opremljen naprednim CNC upravljačkim sustavom kako bi se osigurala stabilnost i točnost strojnog alata u okviru rada s velikim brzinama. s
