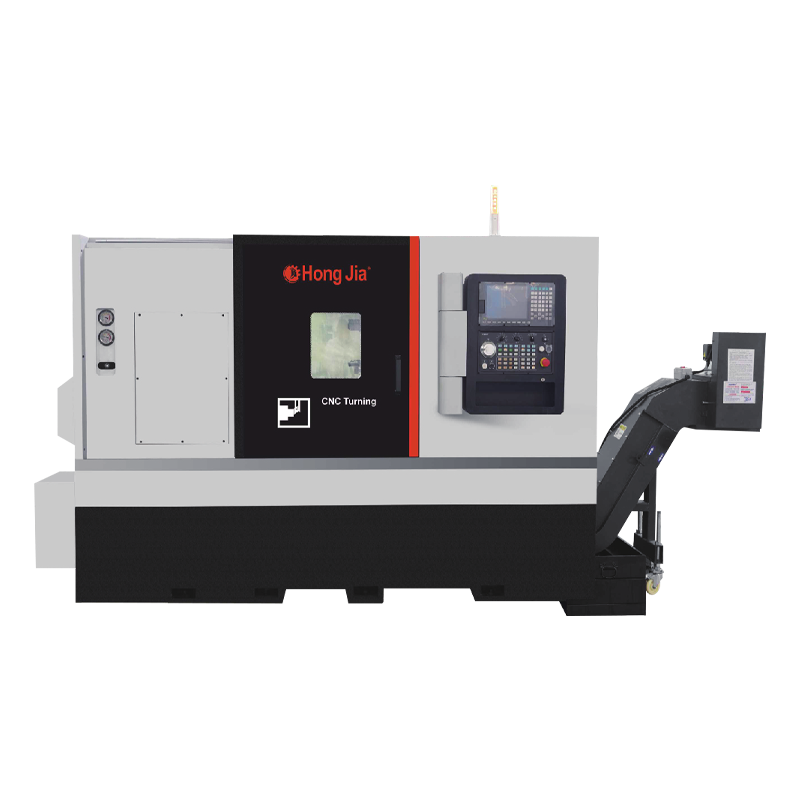

Dom / Proizvodi / Horizontalna serija okretanja i glodanja CNC -a / NC110 Precizno mehaničko vreteno horizontalno okretanje NC110 Precizno mehaničko vreteno horizontalno okretanje

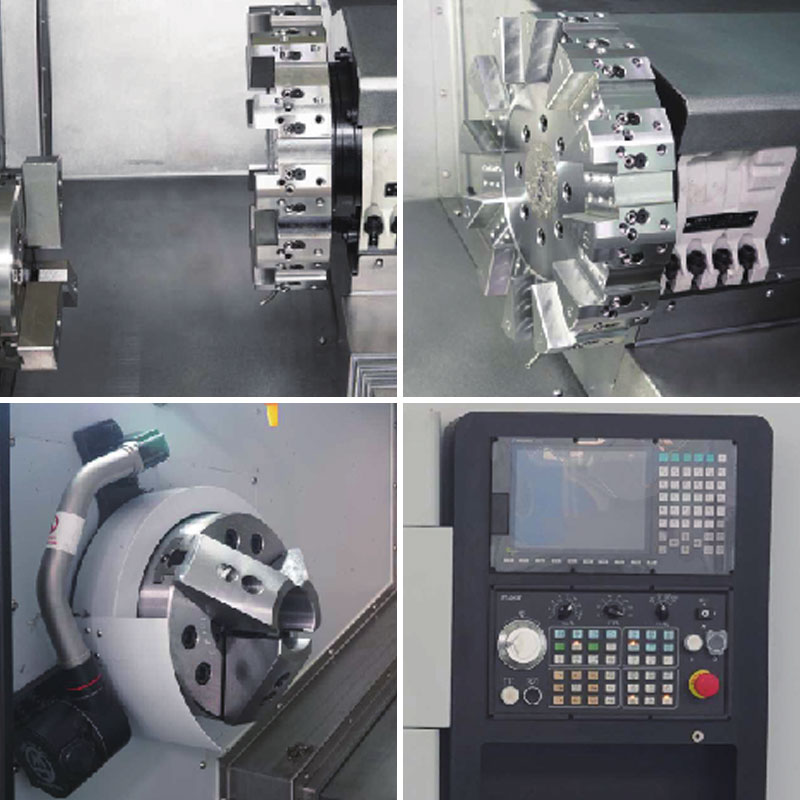

Hidraulički Chuck s tri čeljusti važan je dio ovog preciznog mehaničkog centra za vreteno horizontalno okretanje. Njegov dizajn u potpunosti razmatra stabilnost i sigurnost stezanja radnog komada tijekom prerade. Chuck s tri čeljusti prihvaća hidraulički pogonski način i pruža stabilnu silu stezanja kroz hidraulički sustav kako bi se osiguralo da se radni komad neće raseliti zbog vibracije ili vanjske sile tijekom obrade, čime se osigurava točnost i sigurnost obrade.
Standardno precizno mehaničko vreteno s ugrađenom jedinicom velike brzine izrađeno je od napredne tehnologije i visokokvalitetnih materijala, s mogućnostima velike brzine i visoke preciznosti. Ugrađena jedinica velike brzine omogućava vretenu da lako postigne rotaciju velike brzine, zadovoljavajući potrebe brzih rezanja i bušenja brzih brzina. Bilo da se radi o preciznoj obradi konture ili brzim operacijama bušenja, vreteno može pružiti stabilne i točne rezultate obrade. Istodobno, rotacija velike brzine također može poboljšati učinkovitost rezanja, skratiti ciklus obrade i smanjiti troškove proizvodnje.
Podaci o proizvodnji
Kapacitet
1. tokarilica, bušenje i dosadno mogu se provesti
2. Osnovna struktura visoke krutosti, za postizanje teškog rezanja
3. Izvrsna sposobnost rezanja i stabilna točnost obrade za postizanje visoke proizvodnje
4. Spremnik za rashladno sredstvo koristi se za jednostavno čišćenje i rezanje
5. Standardni kapacitet spremnika: 125L
Osnovna konfiguracija alata stroj
1. SYTEC/22TA Nova generacija
2. Motor za pogon nove generacije
3. Nova generacija motora s visokim momentom servo vretena je standardna
4. Tajvan ili Japanska žičana šina i vijak
5. odvojeni spremnik vode
6. Stroj za uklanjanje čipova
7. Tlak ulja Tri kandže
8. Standardno s ugrađenim mehaničkim vretenovima velike brzine
Tehnički parametar
| Artikal | Jedinica | NC-110 | |
| Maksimum Okrećući promjer kreveta | mm | Φ750 | |
| Maksimum promjer obrade | mm | Φ600 | |
| Maksimum radna dužina | mm | 700 | |
| Maksimum Zavežite šipku kroz promjer rupe | mm | Φ75 | |
| Glavna os | Oblik vretenastog nosa | A2-8/11 | |
| Vreteno kroz promjer rupe | mm | Φ86 | |
| Konus unutarnje rupe vretena | MT-6 | ||
| Sposobnost držanja Chucka s tri čeljusti | 10 " | ||
| Povucite oblik akcije šipke | Hidraulički tlak | ||
| Maksimum Brzina vretena | R/min | 2500min -1 | |
| Glavna motorna snaga | KW | 15/18,5 | |
| Hraniti | X-osi putovanja | mm | 350 |
| Z-osi putovanja | mm | 750 | |
| X/z osi brza brzina | M/min | 25 | |
| Preciznost | Točnost pozicioniranja (x/z) | mm | ± 0,005 |
| Ponavljana točnost pozicioniranja (x/z) | mm | ± 0,003 | |
| Dota | Broj alata | 12 | |
| Obrazac za vožnju | servo | ||
| Visina centra | mm | 100 | |
| Vrijeme promjene alata (T-T) | s | 0.2 | |
| Specifikacije držača alata | mm | 50 | |
| Specifikacije kvadratnih držača alata | mm | 25 | |
| Rep | Konus rukava za rep | MT-5 | |
| Promjer središnjeg rukava | mm | Φ80 | |
| Maksimalno putovanje gornje rukave | mm | 100 | |
| Sigurnosni štit | Potpuno zatvoren | ||
| Numerički upravljački sustav | Nova generacija 22TA/FANUC OI-TF | ||
| Mašina | Kg | 5200 | |
| Ukupne dimenzije stroja (LXWXH) | mm | 2980 × 2200 × 1950 | |
