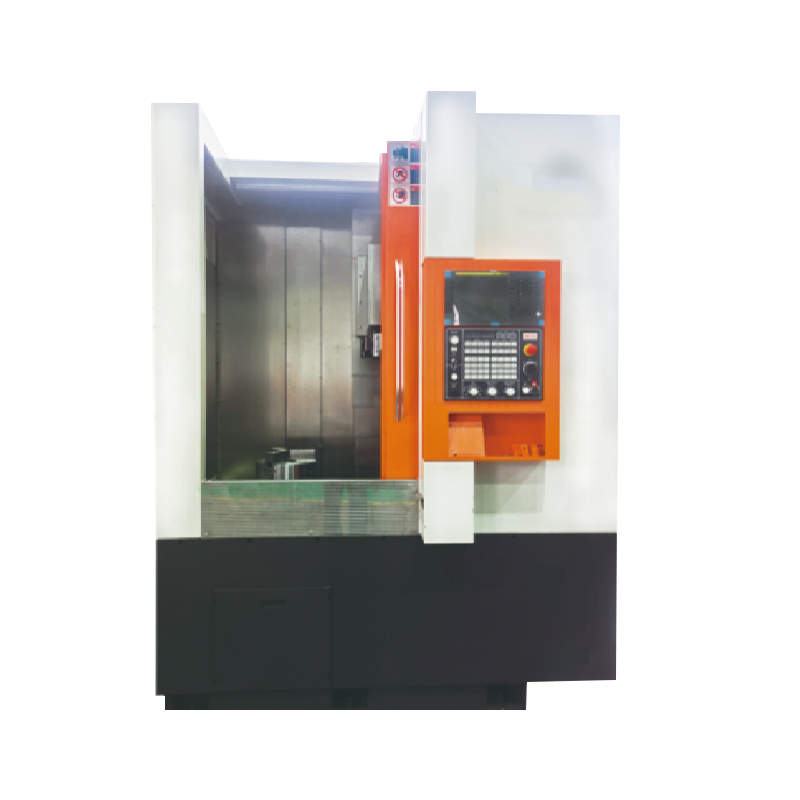

V600 CNC Okomita tokarilica
V600 CNC Okomita tokarilica je visoka raščlanica, izvrsna ekonomična strojnog alata, strojni alat X-Aksija prihvaća dinamičku strukturu stupaca prekomjerne pozicije, konfigurirane s tri vodilice, s velikim presjekom ležaja, tako da strojni alat ima visoki stupanj krutosti i iznutra, može osigurati visoku i lovu, visoko-loptu, može se osigurati visoki i lov, visoki i lov, visoki i lov, visoki i lov, visoki i lov Kružni lukovi, kao i složeni oblici povratne površine brzih okretaja željeznog metala, obojenih metala i nekih nemetalnih dijelova grube i završne obrade.
Sveukupno: Dizajn elektromehaničke integracije, kompaktna struktura, razuman izgled, prekrasno modeliranje. U prilogu zaštitnog uređaja, automatsko uklanjanje stražnjeg čipa, hidraulička napajanja Chuck Automatsko stezanje. Cijeli stroj prihvaća dizajn optimizacije konačnih elemenata, pouzdane performanse, dobru dinamičku krutost i stabilan rad.
Baza: baza je integralna baza tipa kutije, a rebrasti izgled optimalno je dizajniran konačnim elementima, zbog čega stroj ima dobru krutost, a materijal prihvaća lijevano željezo visoke gustoće, što ima veliku čvrstoću i dobra svojstva koja apsorbiraju vibracije.
Stupac: Stupac pravokutnog poprečnog presjeka nalazi se na bazi, povučena ploča prihvaća tri žičane šine pričvršćene na stupac, od kojih je jedna podržana na dnu, tako da strojni alat ima bolju krutost, može izdržati veliko rezanje i dugo održava visoku točnost.
Spindle: Spindle je vođen motorom vretena visokih performansi, a ležaj vretena prihvaća uvezeni visoko precizni cilindrični ležajevi valjka i dvosmjerni kutni kontaktni ležajevi, dok stražnji nosač prihvaća visoko precizno dvostrukog cilindričnog opterećenja, koji mogu zadovoljiti rezijalne osovine.
Držač alata: uvezeni visoki performansni horizontalni držač hidrauličkih alata, koji sadrži veliku silu rezanja, visoku pouzdanost i male smetnje obrade. Hranjenje: x, z alata za smjer kreće servo motor, precizni kuglični vijak, vijak prihvaća C3 razinu vodiča za kuglice velikog promjera, dizajn pre-tlaka, visoku krutost i dobru preciznost. Svaki vodič za osovinu prihvaća valjak, linearni vodič za valjak ima karakteristike visoke otpornosti trenja, visoke preciznosti, visokog opterećenja itd., Što je pogodno za visoko učinkovitost, precizno stroge obrade za rezanje.
Sustav: Usvojite FANUC 0I-TF PLUS (5) CNC sustav i AC uzdužni i poprečni servo sustav, pouzdane performanse.
Podaci o proizvodnji
Konfiguracija stroja
V600 CNC Okomita tokarilica je visoka raščlanica, izvrsna ekonomična strojnog alata, strojni alat X-Aksija prihvaća dinamičku strukturu stupaca prekomjerne pozicije, konfigurirane s tri vodilice, s velikim presjekom ležaja, tako da strojni alat ima visoki stupanj krutosti i iznutra, može osigurati visoku i lovu, visoko-loptu, može se osigurati visoki i lov, visoki i lov, visoki i lov, visoki i lov, visoki i lov Kružni lukovi, kao i složeni oblici povratne površine brzih okretaja željeznog metala, obojenih metala i nekih nemetalnih dijelova grube i završne obrade.
Sveukupno: Dizajn elektromehaničke integracije, kompaktna struktura, razuman izgled, prekrasno modeliranje. U prilogu zaštitnog uređaja, automatsko uklanjanje stražnjeg čipa, hidraulička napajanja Chuck Automatsko stezanje. Cijeli stroj prihvaća dizajn optimizacije konačnih elemenata, pouzdane performanse, dobru dinamičku krutost i stabilan rad.
Baza: baza je integralna baza tipa kutije, a rebrasti izgled optimalno je dizajniran konačnim elementima, zbog čega stroj ima dobru krutost, a materijal prihvaća lijevano željezo visoke gustoće, što ima veliku čvrstoću i dobra svojstva koja apsorbiraju vibracije.
Stupac: Stupac pravokutnog poprečnog presjeka nalazi se na bazi, povučena ploča prihvaća tri žičane šine pričvršćene na stupac, od kojih je jedna podržana na dnu, tako da strojni alat ima bolju krutost, može izdržati veliko rezanje i dugo održava visoku točnost.
Spindle: Spindle je vođen motorom vretena visokih performansi, a ležaj vretena prihvaća uvezeni visoko precizni cilindrični ležajevi valjka i dvosmjerni kutni kontaktni ležajevi, dok stražnji nosač prihvaća visoko precizno dvostrukog cilindričnog opterećenja, koji mogu zadovoljiti rezijalne osovine.
Držač alata: uvezeni visoki performansni horizontalni držač hidrauličkih alata, koji sadrži veliku silu rezanja, visoku pouzdanost i male smetnje obrade. Hranjenje: x, z alata za smjer kreće servo motor, precizni kuglični vijak, vijak prihvaća C3 razinu vodiča za kuglice velikog promjera, dizajn pre-tlaka, visoku krutost i dobru preciznost. Svaki vodič za osovinu prihvaća valjak, linearni vodič za valjak ima karakteristike visoke otpornosti trenja, visoke preciznosti, visokog opterećenja itd., Što je pogodno za visoko učinkovitost, precizno stroge obrade za rezanje.
Sustav: Usvojite FANUC 0I-TF PLUS (5) CNC sustav i AC uzdužni i poprečni servo sustav, pouzdane performanse.
Tehnički parametar
| Artikal | Jedinica | V-600 | |
| Opseg za obradu | Maksimalni promjer okretanja (tijelo/sedlo) 最大车削直径 Vrsta bloka | Mm Mm | Φ600 (tip diska) φ450 (klasa osi) |
| Maksimalna visina radnog dijela | Mm | 450 | |
| Hidraulički promjer chucka | Mm | Φ381 (15 ") | |
| Glavni os | Tip glave vretena | A2-11 | |
| Specifikacija rupe od vretenastog konusa | 1:20 | ||
| Glavni vreteno promjer rupe | Mm | Φ66 | |
| Brzina vretena | okretaja | 50-2000 | |
| Ocijenjena snaga glavnog motora | KW | 15/18,5 | |
| Sedlo | Aksijalni hod x/z | Mm | 350/600 |
| Brzina prošlosti kretanja x/z | M/min | 16/20 | |
| Servo motor momenta x/z | NM | 20/27 | |
| Krevet vodič širina željezničke širine x/z | Mm | 35/45 (vrsta valjka) | |
| Model kugličnog vijaka x/z | 4010/4010 | ||
| Držač noža | Nož | Zadržati | 12 |
| Vrijeme promjene alata | Sekunde/ stanica | 0.6 | |
| Veličina alata (okretanje/dosadno) | Mm | 32*32/φ50 | |
| Drugi | Kapacitet napajanja | KVA | 35 |
| Dimenzije alatnog strojeva (duljina x širina x visina) (isključujući čip transporter) | Mm | 1750*2500*2700 | |
| Mašina | Kg | 6200 | |
Biti u kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd., započeo je 2006. godine, a osnovana je 2018. godine. Smještena je u New District Qianwan, grad Ningbo, provincija Zhejiang, Južno krilo ekonomske zone rijeke China Yangtze. To je poduzeće specijalizirano za istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Kao Kina V600 CNC Okomita tokarilica supplier and custom V600 CNC Okomita tokarilica company, S jakom tehničkom snagom i bogatim iskustvom u industriji, Hongjia CNC posvećena je pružanju kupaca napredna CNC rješenja kako bi zadovoljila potrebe kupaca u različitim industrijama.
Postrojenje i oprema
Što su vijesti
-
U današnjoj sve konkurentnijoj prerađivačkoj industriji tvrtke sve više zahtijevaju visoku učinkovitost, visoku preciznu i visoko integrirana rješenja za obradu. Ningbo Hongjia CNC Technology Co., Ltd., profesionalni ...
Pročitajte više -
Stroj za bušenje i tapkanje je strojni alat koji kombinira funkcije bušenja i dodirivanja. Prvenstveno se koristi za bušenje rupa i stvaranje unutarnjih niti (tapkanje) u materijalima poput metala, plastike i dr...
Pročitajte više -
1. Zašto zrakoplovna industrija preferira Horizontalni centri za okretanje ? Prednost gravitacije: Izbjegavajte deformaciju velikih radnih dijelova Problemi s vertikalni...
Pročitajte više
Znanje u industriji
V600 CNC Okomit tokarilica: učinkovit i precizan alat za rezanje metala
1. Vodio tehnologiju, stvarajući učinkovitu platformu za obradu
V600 CNC vertikalni tokarilica ističe se među mnogim sličnim proizvodima sa svojom visokom krutošću i izvrsnom isplativošću. X-osi strojnog alata prihvaća dinamičku strukturu stupaca ultra položaja, opremljenu s tri vodeće tračnice i širokim ležajevima, što osigurava visoku krutost i izvrsnu performanse apsorpcije udara strojnog alata. Ovaj dizajn omogućuje V600 da se lako nosi s visokim preciznim i visokim zadacima rezanja, bilo da se radi o gruboj obradi i doradi željeza, obojenih metala ili nekih nemetalnih materijala.
2. Dizajn mehatronike, kompaktna i lijepa struktura
Cjelokupni dizajn od V600 CNC Okomita tokarilica utjelovljuje napredni koncept mehatronike, s kompaktnom strukturom, razumnim izgledom i lijepim oblikom. Njegov zatvoreni zaštitni uređaj učinkovito osigurava operativnu sigurnost, sustav automatskog uklanjanja čipova smanjuje teret ručnog čišćenja, a hidraulička snaga Chuck ostvaruje automatsko stezanje radnog dijela, dodatno poboljšavajući učinkovitost obrade. Strojni alat prihvaća dizajn optimizacije konačnih elemenata u cjelini, što osigurava pouzdanost performansi, superiornu dinamičku krutost i stabilan rad, te pruža solidne temelje za dugoročnu visokokvalitetnu obradu.
3. Čvrsta temelj, bacanje tijela visokog krutosti
Baza alatnog alata prihvaća integralnu strukturu kutije. Izgled rebra optimiziran je metodom konačnih elemenata, u kombinaciji s materijalom od lijevanog željeza visoke gustoće, što strojnom alatu daje dobru krutost i izvrsnu seizmičku otpornost. Ovaj dizajn ne samo da poboljšava ukupnu stabilnost alatnog strojeva, već također pruža snažnu podršku za obradu visoke preciznosti.
4. Čvrsti stupac, koji nosi teške izazove rezanja
Stupac pravokutnog presjeka smješten na bazi opremljen je s tri vodilice pričvršćene na stupcu, od kojih je jedna donja potpora, što uvelike povećava krutost alatnog strojeva, omogućujući mu da izdrži teške operacije rezanja i dugo održava visoku preciznost.
5. VISOKO PERFORMANT SPINDLE kako bi se ispunili složeni zahtjevi za obradu
Vertikalno tokarilo V600 CNC pokreće se motorom vretena visokih performansi. Ležajevi vretena koriste uvezeni visoki precizni cilindrični ležajevi valjka i dvosmjerni kutni kontaktni ležajevi. Podrška stražnjeg kraja također koristi visoko precizne cilindrične valjke s dvostrukim redom. Ova konfiguracija osigurava da strojni alat može izdržati velike sile rezanja u aksijalnim i radijalnim smjerovima, ispunjavajući visoko precizne zahtjeve u složenim uvjetima obrade.
6. Učinkovit sustav alata za poboljšanje učinkovitosti obrade
Strojni alat opremljen je uvezenim horizontalnim hidrauličkim alatom visokih performansi, koji ima karakteristike velike sile rezanja, visoke pouzdanosti i smetnji niske obrade i idealan je izbor za učinkovitu obradu. U pogledu hranjenja, kretanje alata u uputama X i Z pokreće servo motor i pokreće se preciznim kugličnim vijkom. Vijak prihvaća šipku s kuglicama velikog promjera C3 razreda, kako bi se osigurala visoka krutost i visoka preciznost. Vodilice svake osi su valjci vodičice, koje imaju karakteristike niskog otpora trenja, visoke preciznosti i snažnog opterećenja, a vrlo su prikladne za učinkovitu i preciznu tešku obradu rezanja.
7. Napredni sustav osigurava stabilnu kontrolu
V600 CNC vertikalni tokarilica prihvaća FANUC 0I-TF PLUS (5) CNC sustav i AC uzdužni i bočni servo sustavi. Učinkovitost sustava je pouzdana, pružajući solidno jamstvo za učinkovit i stabilan rad strojnog alata. Ova konfiguracija ne samo da poboljšava točnost obrade, već i pojednostavljuje proces rada, olakšavajući rukovanje čak i složenim zadacima obrade.
