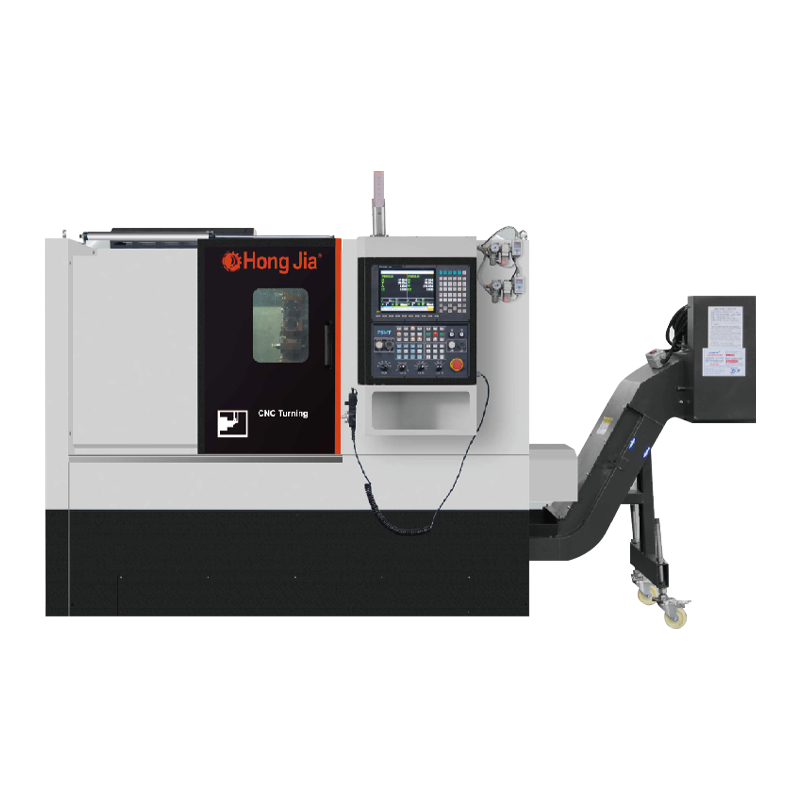

Dom / Proizvodi / Horizontalna serija okretanja i glodanja CNC -a / NC-106DS automatsko priključenje s dvostrukim vretenama Horizontalno okretanje NC-106DS automatsko priključenje s dvostrukim vretenama Horizontalno okretanje

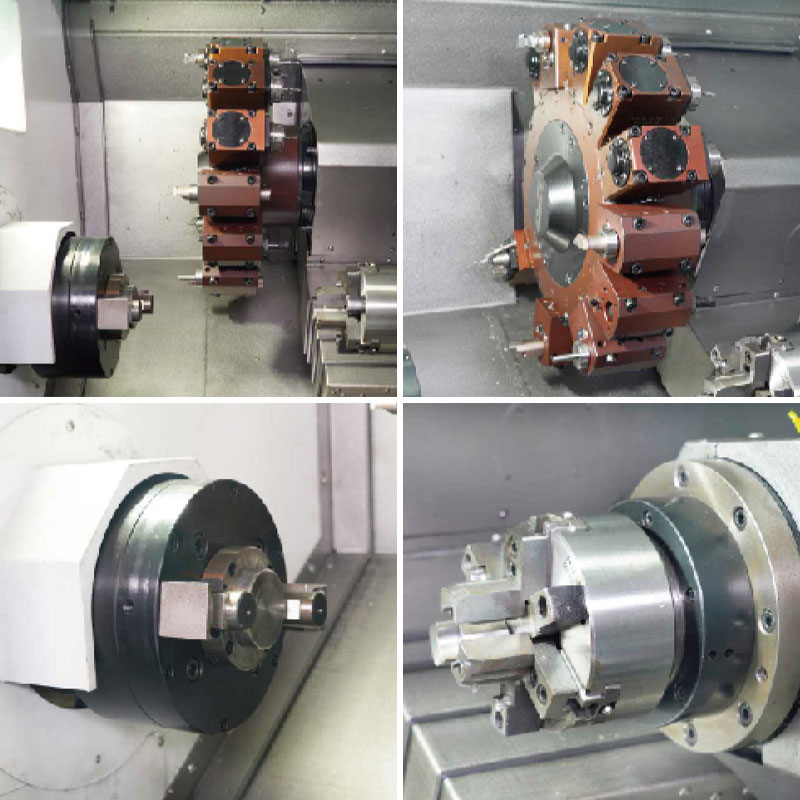

Dvostruko vretenovo automatsko priključno horizontalno okretanje centra je napredni strojni alat koji integrira više funkcija obrade poput okretanja, bušenja, dosadnog, glodanja i dodirivanja. Njegov jedinstveni dizajn dvostrukog vretena ostvaruje automatsko prihvaćanje radnog dijela između dva vretena, uvelike poboljšavajući učinkovitost i preciznost obrade.
Struktura s dvostrukim vretenom može postići besprijekorno pristajanje radnog dijela između dva vretena, smanjiti broj vremena stezanja i poboljšati učinkovitost obrade. Spindle ima stabilne performanse i velike brzine, što je pogodno za precizno obradu različitih materijala. Integrira više funkcija obrade kao što su okretanje, bušenje, dosadno, mljevenje i dodirivanje kako bi zadovoljili jednokratne potrebe za obradom složenih dijelova.
Spremnik za rashladno sredstvo prihvaća izvlačenje, koji je korisnici prikladno čišćenje i održavanje, osiguravajući dugoročni stabilan rad strojnog alata. Rashladno sredstvo se cirkulira kako bi se učinkovito ohladilo područje rezanja i proširio radni vijek alata.
Podaci o proizvodnji
Sposobnost obrade
1. tokarilica, bušenje i dosadno mogu se provesti
2. Osnovna struktura visoke krutosti, za postizanje teškog rezanja
3. Izvrsna sposobnost rezanja i stabilna točnost obrade za postizanje visoke proizvodnje
4. Spremnik za rashladno sredstvo koristi se za jednostavno čišćenje i rezanje
5. Standardni kapacitet spremnika: 100L
Osnovna konfiguracija alata stroj
1. SYTEC/22TB NOVE GENERACIJE
2. pogonski pogon nove generacije i vreteno pogon
3. Ugrađeno precizno precizno vreteno vreteno je standardno
4. Tajvan ili Japanska žičana šina i vijak
5. odvojeni spremnik vode
6. Stroj za uklanjanje čipova
7. Tlak ulja Tri kandže
8. Toranj napajanja 15 stanica
Tehnički parametar
| Artikal | NC-106DS |
| Maksimum promjer obrade | Φ160mm |
| Maksimum radna dužina | 250 mm |
| Maksimum promjer okretanja | 500 mm |
| Dimenzije vretena | 6/8 inča |
| Oblik kraja vretena | 5000min -1 |
| Kroz otvor vretena | A2-5 |
| Unutarnji promjer cijevi za širenje vretena | Φ56mm |
| Unutarnji promjer ležaja glavne osovine | Φ45mm |
| Snaga vretena | Φ80mm |
| Ocijenjeni moment vretena | 11kW |
| Maksimum moment vretena | 35n.m |
| Broj površina od kupola | 70n.m |
| Ručka alata vanjskog promjera | 15 |
| Malo sjedala | 20x20 |
| Model glave za napajanje kupole | Φ25mm |
| Maksimalna brzina glave napajanja kupole | BMT40/ER25 |
| Motor motora s glavom | 4000min -1 |
| Tort glave napajanja | 2.4kW |
| Tort glave napajanja | 7.7n.m |
| Putovanje u smjeru z/x | Z: 370mm x: 185 mm |
| Hranino vratilo putanje smjera | O: 360 mm |
| Napajanje motora za dovod z/x | 1.7kW |
| Brzi brzina pomaka z/x | Z: 20m/min x: 20m/min |
| Brza brzina pomaka a | O: 20m/min |
| Snaga stražnjeg vratila | 3.7kW |
| Maksimum Brzina stražnje osovine | 4500min -1 |
| Akaksialend | A2-4 |
| Povratak vretena kroz otvor | Φ36mm |
| Leđa osovina chuck | 5 inča |
| Ocijenjeni okretni moment stražnje osovine | 14.1 N.M |
| Maksimum okretni moment stražnje osovine | 30 n.m |
| Kapacitet napajanja | 13kva |
| Ukupne dimenzije stroja (LXWXH) | 2260 × 1560 × 1715 mm (bez Chip transportera） Stroj za uklanjanje čipova nije uključen |
| Mašina | 3800kg |
Biti u kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd., započeo je 2006. godine, a osnovana je 2018. godine. Smještena je u New District Qianwan, grad Ningbo, provincija Zhejiang, Južno krilo ekonomske zone rijeke China Yangtze. To je poduzeće specijalizirano za istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Kao Kina NC-106DS automatsko priključenje s dvostrukim vretenama Horizontalno okretanje supplier and custom NC-106DS automatsko priključenje s dvostrukim vretenama Horizontalno okretanje company, S jakom tehničkom snagom i bogatim iskustvom u industriji, Hongjia CNC posvećena je pružanju kupaca napredna CNC rješenja kako bi zadovoljila potrebe kupaca u različitim industrijama.
Postrojenje i oprema
Što su vijesti
-
U današnjoj sve konkurentnijoj prerađivačkoj industriji tvrtke sve više zahtijevaju visoku učinkovitost, visoku preciznu i visoko integrirana rješenja za obradu. Ningbo Hongjia CNC Technology Co., Ltd., profesionalni ...
Pročitajte više -
Stroj za bušenje i tapkanje je strojni alat koji kombinira funkcije bušenja i dodirivanja. Prvenstveno se koristi za bušenje rupa i stvaranje unutarnjih niti (tapkanje) u materijalima poput metala, plastike i dr...
Pročitajte više -
1. Zašto zrakoplovna industrija preferira Horizontalni centri za okretanje ? Prednost gravitacije: Izbjegavajte deformaciju velikih radnih dijelova Problemi s vertikalni...
Pročitajte više
Znanje u industriji
U modernoj proizvodnoj industriji, učinkovita, precizna i automatizirana oprema za obradu postaje važno jamstvo za konkurentnost poduzeća. Ningbo Hongjia CNC Technology Co., Ltd, kao vodeća CNC oprema za rezanje metala, proizvodna i prodajna kompanija, pruža kupcima napredna CNC rješenja s snažnom tehničkom snagom i bogatim iskustvom u industriji kako bi zadovoljila potrebe za obradom različitih industrija. Među njima, Automatsko priključenje s dvostrukim vretenama horizontalno okretanje je visoki i učinkovit alat za napredni stroj koji je pokrenut.
Učinkovite i precizne mogućnosti obrade
Dvostruko vretena automatsko centra za horizontalno okretanje integrira više funkcija obrade kao što su okretanje, bušenje, dosadno, mljevenje i tapkanje. Njegov jedinstveni dizajn dvostrukog vretena ostvaruje automatsko pristajanje radnih dijelova između dva vretena, uvelike poboljšavajući učinkovitost i preciznost obrade. Bilo da se radi o masovnoj proizvodnji ili visoko preciznoj obradi složenih dijelova, strojni alat može pokazati izvrsne performanse.
Moćna osnovna struktura
Strojni alat prihvaća osnovni dizajn strukture visoke krigičnosti, koji može izdržati teške operacije rezanja i osigurati dugoročni stabilan rad. Istodobno, opremljen je novom generacijom SYTEC/22TB sustava upravljanja i novom generacijom pogonskih pogona i vretenastog pogona, osiguravajući učinkovit i točan proces obrade. Pored toga, strojni alat ima ugrađeno precizno električno vreteno precizno, koje može zadovoljiti potrebe prerade velike brzine i visoke preciznosti te kupcima pružiti rezultate više kvalitete obrade.
Napredna konfiguracija i tehnologija
Automatsko priključno priključno sredstvo s dvostrukim vretenama opremljen je vodećim tračnicama i olovnim vijcima koji su uvezeni iz Tajvana ili Japana kako bi se osigurala točnost i trajnost strojnog alata. Istodobno, neovisni dizajn spremnika za vodu i opremljeni čipski transporter čine čišćenje prikladnijim i učinkovitije poboljšanje učinkovitosti održavanja opreme. Osim toga, strojni alat također ima hidraulični trokut s tri čeljusti i struju s 15 stanica, što dodatno povećava fleksibilnost obrade i omogućava mu da se nosi s složenijim i raznolikim potrebama za obradom.
Prikladno sustav za uklanjanje hlađenja i čipova
Tijekom procesa obrade, kvaliteta sustava hlađenja izravno utječe na kvalitetu radnog komada i život alata. Dvostruko vretenovo automatsko priključno centra za horizontalno okretanje prihvaća dizajn spremnika za hlađenje vode, što olakšava čišćenje rashladnog sredstva. Standardni kapacitet spremnika vode je 100L, što može u potpunosti zadovoljiti potrebe hlađenja dugoročne obrade i smanjiti preciznu pogrešku uzrokovanu porastom temperature.
Primjena u industriji i prednosti tržišta
Automatsko priključno priključno sredstvo s dvostrukim vrećicama naširoko se koristi u mnogim industrijama kao što su proizvodnja automobila, zrakoplovni, precizni kalupi, medicinski uređaji itd. Zbog velike krutosti, velike preciznosti i velike učinkovitosti. Njegova multifunkcionalna integracija omogućava poduzećima da izvrše više zadataka obrade na istoj opremi, smanji vrijeme za promjenu i uklanjanje pogrešaka strojeva i poboljšati učinkovitost proizvodnje.
Ningbo Hongjia CNC Technology Co., Ltd se uvijek pridržavao tehnološke inovacije i kontinuirano optimizirao performanse proizvoda kako bi zadovoljio promjenjive potrebe tržišta. Njegov dvostruko vretenovo automatsko priključno centra za horizontalno okretanje postao je važan izbor za mnoge tvrtke kako bi poboljšale učinkovitost obrade i osigurala kvalitetu proizvoda svojim vodećim konceptom dizajna, stabilnim performansama obrade i izvrsnom razinom inteligencije. .
