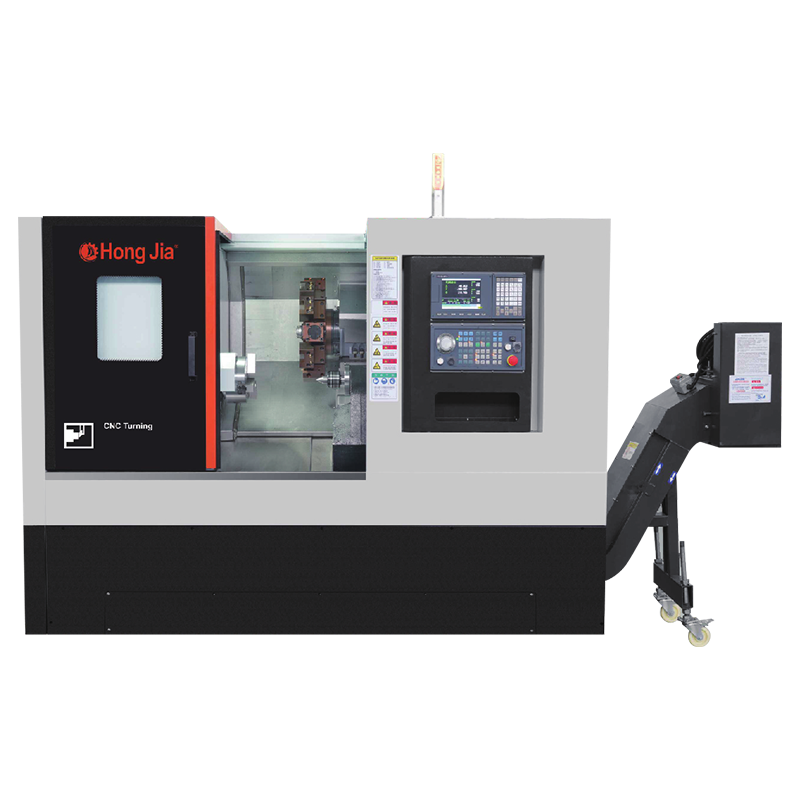

Dom / Proizvodi / Horizontalna serija okretanja i glodanja CNC -a / NC-108D servo pogon horizontalnog centra za okretanje NC-108D servo pogon horizontalnog centra za okretanje
Centar za horizontalno okretanje u servo-pogonu koristi najnoviju generaciju motorne tehnologije pogona, pružajući veću gustoću energije i učinkovitost pretvorbe, tako da strojni alat i dalje može održavati stabilne performanse i preciznost prilikom rada na velikoj brzini. Nova generacija pogonskih motora postiže manju radnu buku kroz optimizirani dizajn i napredne proizvodne procese, stvarajući ugodnije radno okruženje za operatore. Motor koristi visokokvalitetne materijale i napredne sustave za podmazivanje kako bi učinkovito proširio radni vijek i smanjio troškove održavanja.
Motor vretena ima izvrsnu izlaznu sposobnost zakretnog momenta i može održavati stabilnu brzinu i točnost obrade čak i u teškim uvjetima rezanja. Uska suradnja između servo upravljačkog sustava i motora vretena omogućava da se strojni alat brzo reagira na upute za obradu i poboljšava učinkovitost obrade i kvalitetu površine.
Podaci o proizvodnji
Kapacitet
1. tokarilica, bušenje, g i dosadno može se izvesti
2. Osnovna struktura visoke krutosti, za postizanje teškog rezanja
3. Izvrsna sposobnost rezanja i stabilna točnost obrade za postizanje visoke proizvodnje
4. Spremnik za rashladno sredstvo koristi se za jednostavno čišćenje i rezanje
5. Standardni kapacitet spremnika: 125L

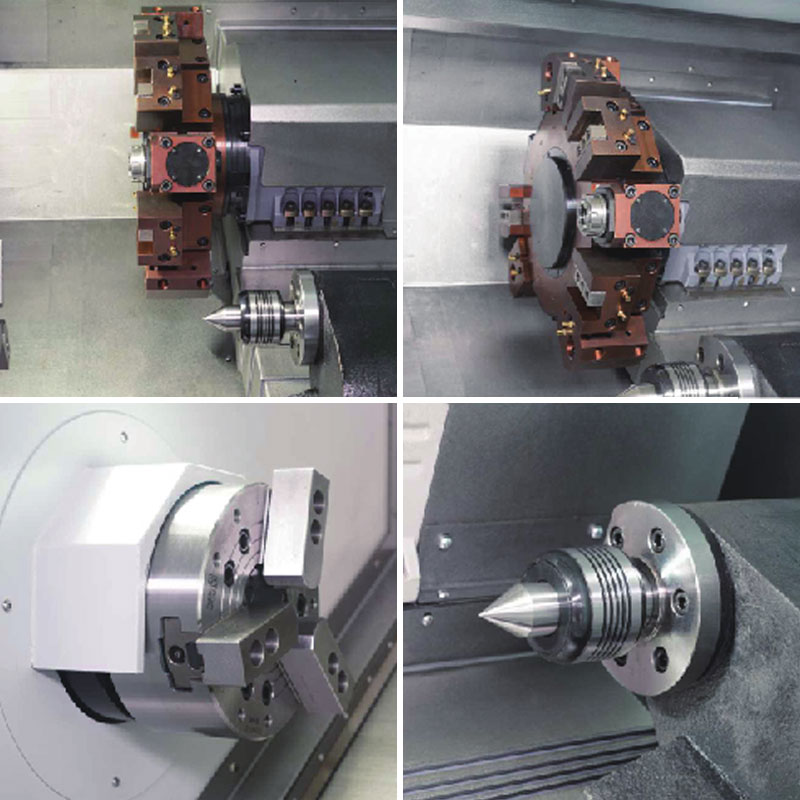

Osnovna konfiguracija alata stroj
1. SYTEC/22TA Nova generacija
2. Motor za pogon nove generacije
3. Nova generacija motora s visokim momentom servo vretena je standardna
4. Tajvan ili Japanska žičana šina i vijak
5. odvojeni spremnik vode
6. Stroj za uklanjanje čipova
7. Tlak ulja Tri kandže
8. Standardno s ugrađenim mehaničkim vretenovima velike brzine
Tehnički parametar
| Artikal | Jedinica | NC-108D | |
| Maksimum Okrećući promjer kreveta | mm | Φ560 | |
| Maksimum Promjer obrade (vrsta diska) | mm | TURRET 12 stanica φ280 TURRET 8 STANIJE φ330 | |
| Maksimum Promjer obrade (tip osovine) | mm | Φ280 | |
| Maksimum Promjer okretanja na skejtbordu | mm | Φ280 | |
| Udaljenost između dva centra | mm | 500 | |
| Maksimum radna dužina | mm | 500 | |
| Maksimum Zavežite šipku kroz promjer rupe | mm | Φ52 | |
| Glavna os | Oblik vretenastog nosa | A2-6 | |
| Vreteno kroz promjer rupe | mm | Φ66 | |
| Konus unutarnje rupe vretena | MT-6 | ||
| Sposobnost držanja Chucka s tri čeljusti | 8 " | ||
| Povucite oblik akcije šipke | Hidraulički tlak | ||
| Maksimum Brzina vretena | R/min | 4000 | |
| Glavna motorna snaga | KW | 11/15 | |
| Hraniti | X-osi putovanja | mm | 225 |
| Z-osi putovanja | mm | 490 | |
| X/z osi brza brzina | M/min | 25 | |
| Preciznost | Točnost pozicioniranja (x/z) | mm | 0,008/0,010 |
| Ponavljana točnost pozicioniranja (x/z) | mm | 0,006/0,008 | |
| Toranj alata za napajanje | Broj alata | 12 | |
| Obrazac za vožnju | Servo | ||
| Visina centra | mm | 80 | |
| Vrijeme promjene alata (T-T) | s | 0.2 | |
| Specifikacije držača alata | mm | 32 | |
| Specifikacije kvadratnih držača alata | mm | 25 | |
| Brzina napajanja | R.P/min | 4000 | |
| Motor napajanja | KW | 3.6 | |
| Okretni moment | N.m | 15 | |
| Tip za napajanje | Bmt | 55 | |
| Rep | Konus rukava za rep | MT-5 | |
| Maks./Min.odziranje duljine obrade | mm | 500/60 | |
| Sigurnosni štit | Potpuno zatvoren | ||
| Numerički upravljački sustav | SYTEC 22TA/FANUC 0I-TF/GSK988TA | ||
| Mašina | Kg | ≈4200 | |
| Ukupne dimenzije stroja (l × w × h) | mm | 2500 × 1700 × 1790 | |
Biti u kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd., započeo je 2006. godine, a osnovana je 2018. godine. Smještena je u New District Qianwan, grad Ningbo, provincija Zhejiang, Južno krilo ekonomske zone rijeke China Yangtze. To je poduzeće specijalizirano za istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Kao Kina NC-108D servo pogon horizontalnog centra za okretanje supplier and custom NC-108D servo pogon horizontalnog centra za okretanje company, S jakom tehničkom snagom i bogatim iskustvom u industriji, Hongjia CNC posvećena je pružanju kupaca napredna CNC rješenja kako bi zadovoljila potrebe kupaca u različitim industrijama.
Postrojenje i oprema
Što su vijesti
-
U današnjoj sve konkurentnijoj prerađivačkoj industriji tvrtke sve više zahtijevaju visoku učinkovitost, visoku preciznu i visoko integrirana rješenja za obradu. Ningbo Hongjia CNC Technology Co., Ltd., profesionalni ...
Pročitajte više -
Stroj za bušenje i tapkanje je strojni alat koji kombinira funkcije bušenja i dodirivanja. Prvenstveno se koristi za bušenje rupa i stvaranje unutarnjih niti (tapkanje) u materijalima poput metala, plastike i dr...
Pročitajte više -
1. Zašto zrakoplovna industrija preferira Horizontalni centri za okretanje ? Prednost gravitacije: Izbjegavajte deformaciju velikih radnih dijelova Problemi s vertikalni...
Pročitajte više
Znanje u industriji
Ningbo Hongjia CNC Technology Co., Ltd., fokusira se na istraživanje i razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Uz snažnu tehničku snagu i bogato iskustvo u industriji, postao je servo vođen vodoravnim dobavljačem centra za okretanje i proizvođaču prilagođenih, pružajući napredna CNC rješenja za kupce u različitim industrijama.
A Servo vođen horizontalnim centrom za okretanje Prihvaća najnoviju generaciju motorne tehnologije servo pogona, s izvrsnom gustoćom energije i učinkovitosti pretvorbe, a može održati stabilne performanse i visoku preciznost strojnog alata čak i pri velikoj brzini.
Visoki izlaz momenta vretena u teškim uvjetima rezanja
U okruženjima za obradu teških rezanja, stabilnost i sposobnost rezanja strojnog alata izravno određuju kvalitetu obrade i učinkovitost proizvodnje. Centar za horizontalno okretanje vođen servo koji je razvio Ningbo Hongjia CNC Technology Co., Ltd., prihvaća napredne motore vretena i upravljačke sustave servo kako bi se osiguralo da i dalje može osigurati snažan izlaz zakretnog momenta u teškim uvjetima rezanja, održavati stabilnu brzinu i točnost obrade.
Motor s visokim performansama NC-108D prihvaća izlazni motor s visokim motorom vretena, koji je optimiziran tako da ima veću gustoću snage i niži gubitak energije. Čak i u teškom okruženju za rezanje s velikim opterećenjem, još uvijek može održati snažnu snagu kako bi se osigurala točnost obrade obrađivanja.
Sustav upravljanja servo visokom preciznom servo Upravljački sustav usko surađuje s motorom vretena kako bi nadgledao opterećenje rezanja u stvarnom vremenu i prilagodio izlaz napajanja prema različitim zahtjevima obrade. Napredni algoritam upravljanja vektorom i tehnologija kompenzacije dinamičke kompenzacije zakretnog momenta omogućuju da strojni alat brzo reagira na upute za obradu, smanjite fluktuacije brzine uzrokovane promjenama opterećenja tijekom rezanja i na taj način poboljšavaju stabilnost obrade.
Inteligentni sustav za hlađenje i podmazivanje kako bi se smanjio porast temperature vretena uz izlaz visokih okretnog momenta, NC-108D je opremljen učinkovitim sustavom hlađenja i naprednim sustavom podmazivanja. Hladno sredstvo može brzo oduzeti rezanje topline kako bi se osiguralo da motor vretena i dalje može raditi stabilno pod velikim opterećenjem. Istodobno, sustav podmazivanja smanjuje gubitak trenja i poboljšava trajnost opreme.
Dizajn krute strukture NC-108D prihvaća strukturu sloja visoke krigičnosti i optimizira dizajn ključnih komponenti za smanjenje vibracija i deformacija uzrokovanih velikim rezanjem. Struktura visoke krigičnosti u kombinaciji s jakim izlazom zakretnog momenta osigurava veću stabilnost i bolju kvalitetu površine tijekom obrade.
Konverzija energije visoke učinkovitosti i tehnologija servo pogona s malim gubitkom značajno su poboljšali učinkovitost pretvorbe energije u usporedbi s tradicionalnim metodama pogona. NC-108D koristi motoričke materijale visokog učinkovitog i optimizirani elektromagnetski dizajn kako bi značajno smanjio gubitke motora i poboljšao ukupnu radnu učinkovitost.
Ključne prednosti
Kontinuirani visoki izlaz zakretnog momenta: Čak i kod teških rezanja, još uvijek može održavati stabilnu točnost obrade i kvalitetu površine.
Inteligentno dinamičko podešavanje: Servo upravljački sustav nadzire opterećenje rezanja u stvarnom vremenu i optimizira brzinu odziva motora.
Učinkovita zaštita hlađenja: Smanjite porast temperature motora vretena i proširiti njegov radni vijek.
Visoka strukturna stabilnost: Smanjite vibracije uzrokovane rezanjem visokog opterećenja i poboljšanjem konzistencije proizvoda.
