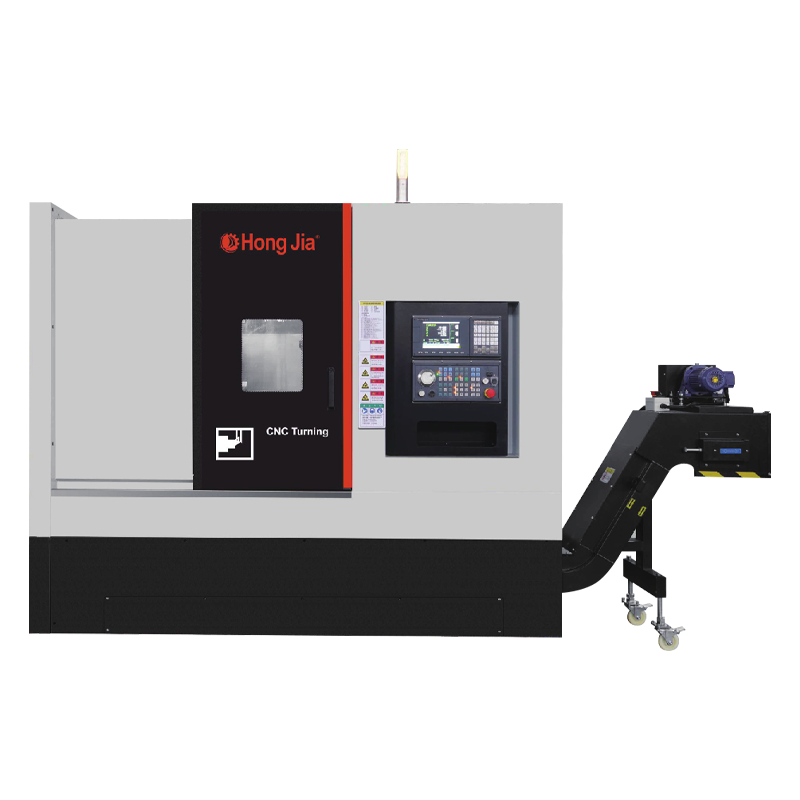

NC108D-Y CERMORT CENTR CENTR
Horizontalni centar za okretanje s spremnikom rashladnog sredstva odvaja odvajanje skladištenja tekućine za rezanje od tijela strojnog alata, učinkovito izbjegavajući potencijalni rizik od korozije od tekućine za rezanje na preciznim dijelovima alatnog strojnog alata i uvelike smanjujući brzinu kvara alata strojnog alata uzrokovanu propuštanjem tekućine. Neovisni spremnik vode ne samo da poboljšava ukupne performanse zaštite strojnog alata, već i održava tijelo strojnog alata suhim i čistim, proširujući radni vijek opreme.
Opremljeni sustav uklanjanja čipova ključ je za poboljšanje učinkovitosti obrade i održavanje čistog alatnog uređaja. Sustav prihvaća naprednu tehnologiju uklanjanja čipova i strukturni dizajn, koji brzo i točno može ukloniti različite čipove generirane tijekom obrade, učinkovito izbjegavajući kvarove strojnih alata i smanjenu točnost obrade uzrokovane akumulacijom čipova.
Načelo rada učinkovitog transportera čipa je jednostavan i učinkovit. Tijekom obrade, čips se brzo sakuplja i prevoze do određenog područja sakupljanja kroz cijev za uklanjanje čipa. Tijekom ovog procesa, čip transporter može inteligentno prepoznati vrstu i veličinu čipa, prilagoditi brzinu i silu uklanjanja čipa i osigurati najbolji učinak uklanjanja čipa. Istodobno, čip transporter ima nisku radnu buku i neće ometati operativno okruženje.
Podaci o proizvodnji
Kapacitet
1. tokarilica, bušenje i dosadno mogu se provesti
2. Osnovna struktura visoke krutosti, za postizanje teškog rezanja
3. Izvrsna sposobnost rezanja i stabilna točnost obrade za postizanje visoke proizvodnje
4. Spremnik za rashladno sredstvo koristi se za jednostavno čišćenje i rezanje
5. Standardni kapacitet spremnika: 125L
Osnovna konfiguracija alata stroj
1. SYTEC/22TB NOVE GENERACIJE
2. Motor za pogon nove generacije
3. Nova generacija motora s visokim momentom servo vretena je standardna
4. Tajvan ili Japanska žičana šina i vijak
5. odvojeni spremnik vode
6. Stroj za uklanjanje čipova
7. Tlak ulja Tri kandže
8. Standardno s ugrađenim mehaničkim vretenovima velike brzine
Tehnički parametar
| Artikal | Jedinica | NC-108d-y | |
| Maksimum Okrećući promjer na krevetu | mm | Φ650 | |
| Maksimum Promjer obrade (vrsta diska) | mm | Φ300 | |
| Maks. | mm | Φ350 | |
| Maksimum Promjer okretanja na skejtbordu | mm | Φ280 | |
| Udaljenost između dva centra | mm | 500 | |
| Maksimum radna dužina | mm | 460 | |
| Maksimum Zavežite šipku kroz promjer rupe | mm | Φ52 | |
| Glavna os | Oblik vretenastog nosa | A2-6 | |
| Vreteno kroz promjer rupe | mm | Φ66 | |
| Konus unutarnje rupe vretena | MT-6 | ||
| Sposobnost držanja Chucka s tri čeljusti | 8 " | ||
| Povucite oblik akcije šipke | Hidraulički tlak | ||
| Maksimum Brzina vretena | R/min | 4000 | |
| Glavna motorna snaga | KW | 11/15 | |
| Hraniti | X-osi putovanja | mm | 225 |
| Z-osi putovanja | mm | 490 | |
| X/z osi brza brzina | M/min | 25 | |
| Preciznost | Točnost pozicioniranja (x/z) | mm | 0,008/0,010 |
| Ponavljana točnost pozicioniranja (x/z) | mm | 0,006/0,008 | |
| Toranj alata za napajanje | Broj alata | 12 | |
| Obrazac za vožnju | servo | ||
| Visina centra | mm | 170 | |
| Vrijeme promjene alata (T-T) | s | 0.2 | |
| Specifikacije držača alata | mm | 32 | |
| Specifikacije kvadratnih držača alata | mm | 25 | |
| Brzina napajanja | R.P/min | 4000 | |
| Motor napajanja | KW | 3.6 | |
| Okretni moment | N.m | 15 | |
| Tip za napajanje | Bmt | 55 | |
| Y-osi | Y-osi putovanja | mm | 100 |
| Y-osi okretni moment | N.m | 8.4 | |
| Y-osi vijak | kuglice | 3206 | |
| Obrazac vodiča sa osi | Pravokutne tvrde šine / žičane šine | Pravokutna tvrda šina | |
| Rep | Konus rukava za rep | MT-5 | |
| Max/min. Držeći duljinu obrade | mm | 500/60 | |
| Sigurnosni štit | Potpuno zatvoren | ||
| Numerički upravljački sustav | Sytec22tb/ FANUC 0I-TF/ GSK988TA | ||
| Mašina | Kg | ≈4400 | |
| Ukupne dimenzije stroja (LXWXH) | mm | 2420x1700x2050 | |
Biti u kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd., započeo je 2006. godine, a osnovana je 2018. godine. Smještena je u New District Qianwan, grad Ningbo, provincija Zhejiang, Južno krilo ekonomske zone rijeke China Yangtze. To je poduzeće specijalizirano za istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Kao Kina NC108D-Y CERMORT CENTR CENTR supplier and custom NC108D-Y CERMORT CENTR CENTR company, S jakom tehničkom snagom i bogatim iskustvom u industriji, Hongjia CNC posvećena je pružanju kupaca napredna CNC rješenja kako bi zadovoljila potrebe kupaca u različitim industrijama.
Postrojenje i oprema
Što su vijesti
-
U današnjoj sve konkurentnijoj prerađivačkoj industriji tvrtke sve više zahtijevaju visoku učinkovitost, visoku preciznu i visoko integrirana rješenja za obradu. Ningbo Hongjia CNC Technology Co., Ltd., profesionalni ...
Pročitajte više -
Stroj za bušenje i tapkanje je strojni alat koji kombinira funkcije bušenja i dodirivanja. Prvenstveno se koristi za bušenje rupa i stvaranje unutarnjih niti (tapkanje) u materijalima poput metala, plastike i dr...
Pročitajte više -
1. Zašto zrakoplovna industrija preferira Horizontalni centri za okretanje ? Prednost gravitacije: Izbjegavajte deformaciju velikih radnih dijelova Problemi s vertikalni...
Pročitajte više
Znanje u industriji
Koje su jedinstvene osobine centra za okretanje tenkova za hlađenje horizontalnog okretanja?
1. inovativni dizajn sustava rashladne tekućine
Glavni vrhunac Spremnik za rashladno sredstvo Horizontalno okretanje središte je njegov inovativni dizajn sustava rashladne tekućine. Tradicionalni sustavi rashladne tekućine tokarilice često imaju problema kao što su loš učinak hlađenja i teško održavanje. Spremnik za rashladno sredstvo ovog tokarilice prihvaća uklonjivi dizajn, koji nije samo prikladan za svakodnevno održavanje i čišćenje, već također osigurava da je rashladno sredstvo uvijek čisto, poboljšavajući na taj način učinkovitost hlađenja i točnost obrade. Istodobno, rashladno sredstvo ravnomjerno prska na radnom komadu i alatu kroz preciznu mlaznicu, učinkovito smanjujući temperaturu rezanja i proširujući radni vijek alata.
2. Funkcija visoke precizne horizontalne rotacije
Još jedna jedinstvena značajka centra za horizontalno okretanje spremnika za rashladno sredstvo je njegov mehanizam visoke preciznosti horizontalne rotacije. Ovaj dizajn omogućava da tokaric lako postigne preciznu rotaciju i pozicioniranje radnog komada, ispunjavajući na taj način potrebe za obradom složenih dijelova. Tijekom procesa obrade, vreteno i repna tokarilice mogu se sinkrono pomicati kako bi se osiguralo da radni komad ostane stabilan tijekom rotacije.
Ningbo Hongjia CNC Technology Co., Ltd -ov CNC PROIZVODI PROIZVODI također se izvrsno snalaze u preciznoj kontroli. Ove su gaće također opremljene naprednim CNC sustavima, koji mogu postići preciznu kontrolu i prilagođavanje parametara obrade, dodatno poboljšavajući učinkovitost obrade i kvalitetu radnog dijela.
3. Snažne mogućnosti obrade i prilagodljivost
Spremnik za rashladno sredstvo Horizontalno okretanje također ima snažne mogućnosti obrade i široku prilagodljivost. Bilo da se radi o obradi velikih radnih dijelova ili malih dijelova, ovaj se tokarilica lako može nositi s njim. Njegova čvrsta struktura kreveta i precizan sustav prijenosa osigurava stabilnost i preciznost tokarilice velikom brzinom. Istodobno, tokarilica također podržava različite konfiguracije alata i učvršćenja, omogućujući mu da se prilagodi različitim materijalima i zahtjevima za obradu.
Ningbo Hongjia CNC Technology Co., Ltd -ov CNC -ov tokarski proizvodi također su pohvalni u pogledu mogućnosti obrade i prilagodljivosti. Ove toke mogu obraditi različite složene oblike dijelova, poput osovina, diskova, rukava itd. U isto vrijeme, oni također podržavaju različite metode obrade, poput okretanja, glodanja, bušenja, dosadnog itd., Daljnjeg proširenja raspona primjene.
4. Inteligentno djelovanje i nadzor
S razvojem inteligentne tehnologije proizvodnje, horizontalno okretanje u tenku za rashladno sredstvo također je ugradio inteligentne elemente. Moderne letvice opremljene su naprednim CNC sustavima i sučeljima interakcije čovjeka i računala, omogućujući operatorima da lako postavljaju, nadgledaju i podešavaju parametre obrade. Istodobno, tokarilica također podržava funkcije daljinskog praćenja i dijagnoze grešaka, što može odražavati radni status i nenormalne uvjete tokarilice u stvarnom vremenu, olakšavajući pravovremeno održavanje i održavanje.
Ningbo Hongjia CNC Technology Co., Ltd je također postigao izvanredne rezultate u inteligenciji CNC -ovih zaliha. Njihove su zalihe opremljene naprednim CNC sustavima i senzorskom tehnologijom, koji mogu nadzirati različite parametre i informacije o statusu tijekom procesa obrade u stvarnom vremenu. Te se informacije mogu prikazati i zabilježiti putem sučelja za interakciju čovjeka-računala, što je prikladno za operatore za analizu i prilagođavanje.
