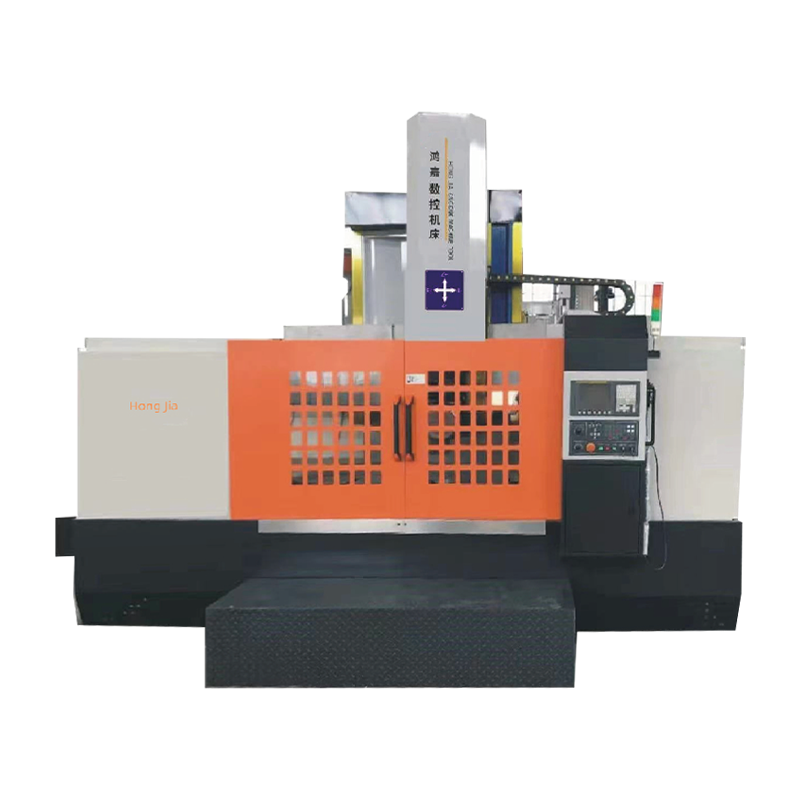

Dom / Proizvodi / Serija okomitog tokarilice / CK-5116B Siemens 808d CNC s jednim stupcem okomitog tokarilice CK-5116B Siemens 808d CNC s jednim stupcem okomitog tokarilice
Tokarilica numeričke kontrole
CK51 serijski vertikalni tokaric CNC jednostruki mehatronski proizvod je visokotehnološki mehatronski proizvod za koji naša tvrtka apsorbira suvremenu naprednu tehnologiju dizajna i proizvodnje, prihvaća metodu dizajna optimizacije CAD-a, provodi standard preciznog poduzeća, konfigurira domaće i strano djelovanje i realizira snažnu silu rezanja u strukturnim performansama, visokog napornog opterećenja, na tablici i visoka učinkovitost obrade. Stroj je visokotehnološki elektromehanički integrirani proizvod. Opremljen je naprednim CNC sustavom Siemens 808D, može postići preciznu kontrolu. Strojni alat uključuje električnu rezanje od četiri stanice s četiri stanice, četverostupanjski kontinuirano promjenjiv prijenos i glavni motor servo od 30 kW, osiguravajući stabilnu mogućnost snage i učinkovite obrade u različitim uvjetima procesa. Njegova polu-urezana zaštitna struktura, zaštita snopa, automatsko uklanjanje čipova i sustav hlađenja vode učinkovito poboljšava sigurnost, čistoća okruženja za preradu i izdržljivost opreme.
Podaci o proizvodnji
Konfiguracija sT roja
1. Siemens 808d CNC sustav;
2.320 Električna tablica za rezanje u četiri stanice;
3. četverostupanjski kontinuirano promjenjivi mjenjač, glavni motor 30KW servo motor;
4. Polu zatvorena zaštita, zaštita križanja, uklanjanje čipova, hlađenje vode;
5. Opremljen hidrauličkim vishemiranjem s promjerom od 1400 mm;
6. Alat za stroj nema funkciju navoja i ne dolazi s koderom vretena;
7. Radna baza podržana je valjanim vodičima.
Upotreba alatnog strojeva
Ovaj strojni alat pogodan je za velike brzine za rezanje čelika, alate za rezanje tvrdog legura i razne alate za rezanje visokih performansi za obradu crnog metala, obojenog metala i nekih nemetalnih materijala. Može dovršiti grubo i precizno okretanje unutarnjih i vanjskih cilindričnih površina, unutarnjih i vanjskih konusnih površina, ravnih površina, rotacijskih površina i žljebova na strojnom alatu.
Tehnički parametar
| Artikal | Jedinica | CK5116B |
| Alat za rezanje Objava najveći promjer | mm | 1600 |
| Hidraulički promjer chucka | mm | 1400 |
| Maksimalna visina radnog komada | mm | 1200 |
| Maksimalna težina radnog komada | t | 5 |
| Raspon radne brzine | R/min | 1-160 |
| Razina brzine klupe | Četverostupanjski ček | |
| Maksimalni moment radne kosti | Kn/m | 30 |
| Broj faza dovoda za držač alata | Ravnanje | Spor |
| Maksimalna sila rezanja uspravnog držača alata | KN | 25 |
| Horizontalni moždani udar | mm | 950 |
| Vertikalni udar | mm | 800 |
| Putovanje križnim snopom | mm | 850 |
| Raspon stope hrane za držač alata | mm/min | 0,1-500 |
| Brza brzina pokreta držača alata | mm/min | 2000 |
| Brzina podizanja snopa | mm/min | 440 |
| Dimenzije presjeka noža (duljina x širina) | mm | 30x40 |
| Glavna motorna snaga | kW | 30 |
| Konfiguracija sustava | Siemens 808D | |
| CNC koordinatna os | X. Z-osi povezanost | |
| Težina stroja (otprilike) | t | 14.5 |
