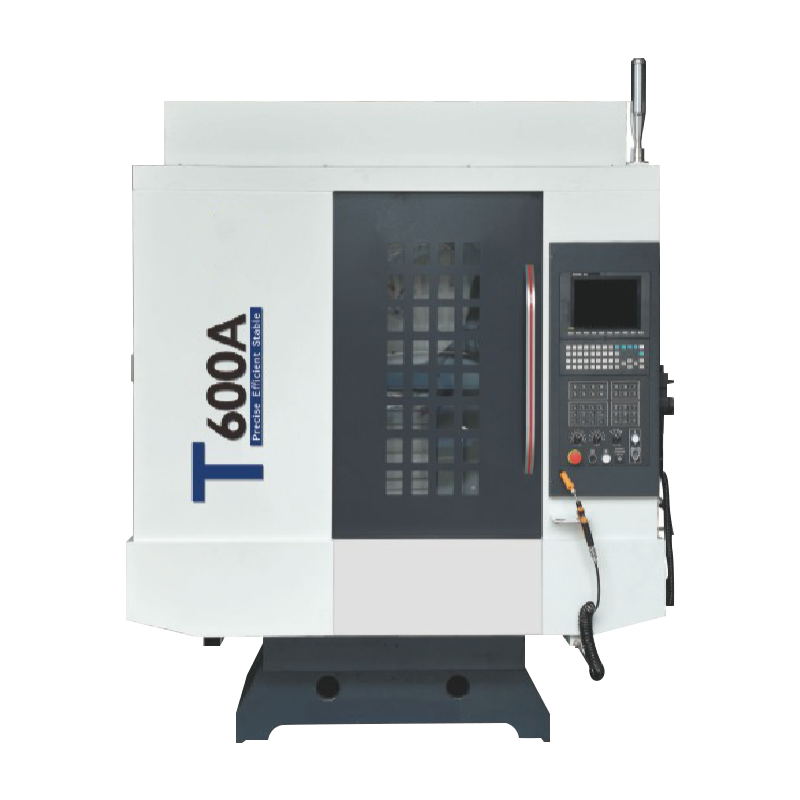

T-600A centar za bušenje velike brzine
Usvajanje japanske precizne vodičice za kuglu, dobro opterećenje, s niskim početnim okretnim momentom i prijenosom snage visoke učinkovitosti.
Jedinstveni strukturni dizajn, glavni stupac prihvaća višeslojnu strukturu poprečne trake, u kombinaciji s velikim rasponom raspona, koji pruža izvrsnu rigidnost za strojni alat tako da strojni alat ima veliku brzinu i visoku preciznu obradu pri glatkoći.
Visoko precizno usmjereno vreteno može se upariti s funkcijom visokog pritiska centra za vreteno kako bi se postiglo bušenje i dodirivanje u jednoj bušilici do kraja zeca koji podiže nož, što uvelike poboljšava učinkovitost obrade i štedi ulaganje za poduzeće.
Razvio je funkciju Spindle Express start-stop i brze promjene alata, pri čemu je sinkroni pomak vretena i povučene ploče značajno smanjujući vrijeme obrade ritma i poboljšavajući dnevni izlaz.
Podaci o proizvodnji
Tehnički parametar
| Artikal | Jedinica | T600A | |
| Putovati | X-osi (lijevi i desni raspon obrade) | mm | 600 |
| Y-osi (prednji i stražnji raspon obrade) | mm | 400 | |
| Z-osi (gornji i donji raspon obrade) | mm | 320 | |
| Udaljenost od nosa vretena do radne površine | mm | 200 ~ 520 | |
| Radni stol | Veličina stola | mm | 700 × 420 |
| Dimenzije CaO u obliku slova T | mm | 3 × 14 × 125 | |
| Maksimalno opterećenje tablice | kg | 250 | |
| Vreteno | Rupa za vreteno konus | BT20/BBT30 | |
| Brzina vretena | okretaja | 12000/20000 | |
| Način pogona vretena | Izravno povezan | ||
| Hraniti | Ubrzati | M/min | 48/48/48 |
| G01 Maksimalna brzina | mm/min | 10000 | |
| G01 Minimalna brzina | mm/min | 0.001 | |
| Biblioteka alata | Vrsta knjižnice alata | BT30 tip rukova za isječak | |
| Kapacitet za pohranu alata | ruka | - | |
| Dopuštena težina | kg | 3 | |
| Maksimalan promjer | mm | Nijedan susjedan φ140 | |
| Vrijeme susjednog alata vrijeme promjene | s | 1.2 | |
| Mašina Promjer | Veličina otiska stopala | mm | 1800X2100X2300 |
| Mašina | T | ≈3 | |
| Točnost | Točnost pozicioniranja XYZ (puni moždani udar) | mm | 0.005 |
| Ponavljana točnost pozicioniranja XYZ (puni moždani udar) | mm | ± 0,003 | |
Drugi
| Artikal | Jedinica | T600A |
| Zahtjev za tlak zraka | kg/cm 2 | 6-8 (sustav dvostruke filtracije) |
| Električna komponenta | Schneider | |
| Zahtjev za napon | 380V ± 5phz | |
| Temperaturna potreba | ° C | 5-40 |
| Prizemna veza | Mora biti pouzdano utemeljen | |
| Konfiguracija sustava | Nova generacija 22mA set |
Neobavezan
| Artikal | |||
| 1. Sustav | □ Mitsubishi M80 | □ FANUC MF Plus | □ Nova generacija |
| 2. stupac sonde Heieghted | □ Podignite na 620 mm | ||
| 3. Os se okreće | □ 170 mm | □ 210 mm | |
| 4. Effuet Core | □ 30BAR | □ 50BAR | □ 70BAR |
| 5. Sustav rashladnog sredstva za vreteno | |||
Biti u kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd., započeo je 2006. godine, a osnovana je 2018. godine. Smještena je u New District Qianwan, grad Ningbo, provincija Zhejiang, Južno krilo ekonomske zone rijeke China Yangtze. To je poduzeće specijalizirano za istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Kao Kina T-600A centar za bušenje velike brzine supplier and custom T-600A centar za bušenje velike brzine company, S jakom tehničkom snagom i bogatim iskustvom u industriji, Hongjia CNC posvećena je pružanju kupaca napredna CNC rješenja kako bi zadovoljila potrebe kupaca u različitim industrijama.
Postrojenje i oprema
Što su vijesti
-
U današnjoj sve konkurentnijoj prerađivačkoj industriji tvrtke sve više zahtijevaju visoku učinkovitost, visoku preciznu i visoko integrirana rješenja za obradu. Ningbo Hongjia CNC Technology Co., Ltd., profesionalni ...
Pročitajte više -
Stroj za bušenje i tapkanje je strojni alat koji kombinira funkcije bušenja i dodirivanja. Prvenstveno se koristi za bušenje rupa i stvaranje unutarnjih niti (tapkanje) u materijalima poput metala, plastike i dr...
Pročitajte više -
1. Zašto zrakoplovna industrija preferira Horizontalni centri za okretanje ? Prednost gravitacije: Izbjegavajte deformaciju velikih radnih dijelova Problemi s vertikalni...
Pročitajte više
Znanje u industriji
T-600A centar za bušenje velike brzine rezultat je dugogodišnje tehničke akumulacije i inovativne mudrosti Ningbo Hongjia CNC Technology Co., Ltd. Ovaj proizvod prihvaća japanske trake za precizne lopte. Ovaj dizajn ne samo da osigurava dobar kapacitet opterećenja, već smanjuje početni okretni moment i ostvaruje učinkovit prijenos snage. Preciznost vodećih tračnica osigurava stabilnost strojnog alata u okviru rada brzih brzina, tako da svaka obrada može postići zahtjeve preciznosti na razini mikrona, udovoljavajući strogim zahtjevima industrija visoke preciznosti, kao što su zrakoplovna, proizvodnja automobila i obrada plijesni za preciznost komponenta.
Dizajnerski tim Centra za bušenje velike brzine T-600A uložio je puno napora u strukturu strojnog alata. Prihvaća jedinstvenu višeslojnu strukturu križnog snopa kao glavni stupac, u kombinaciji s dizajnom velikog raspona. Ovaj inovativni strukturni dizajn daje strojnom alatu izvrsnu krutost. Ova krutost osigurava da strojni alat može održavati izvrsnu stabilnost tijekom velike prerade i može osigurati površinsku završnu obradu i dimenzionalnu točnost radnog komada, čak i prilikom izvođenja složene zakrivljene površinske obrade ili dubokog bušenja rupa. Osim toga, optimizacija strukture također u velikoj mjeri smanjuje vibracije, proširuje radni vijek alatnog strojeva i unosi dugoročne ekonomske koristi poduzeću.
U pogledu jezgrenih komponenti, centar za bušenje velike brzine T-600A opremljen je vretenom visoko preciznog izravno povezanog. Ova konfiguracija, u kombinaciji s funkcijom visokotlačnog centra za ulje vretena, ostvaruje integrirani rad bušenja i dodirivanja, to jest, cijeli postupak od bušenja do podizanja alata može se dovršiti u jednom procesu bušenja, bez potrebe za promjenom alata, uvelike poboljšavajući učinkovitost obrade. Za poduzeća koja se bave masovnom proizvodnjom, to znači kraće cikluse proizvodnje i niže jedinične troškove, čime stekne prednost u žestokoj tržišnoj konkurenciji. Kroz ovu tehnološku inovaciju, Ningbo Hongjia CNC Technology Co., Ltd je uštedio puno troškova ulaganja za poduzeća i promovirao industrijsku nadogradnju.
Kako bi se dodatno poboljšala učinkovitost obrade, Centar za bušenje velike brzine T-600A također je razvio brzo pokretanje i zaustavljanje i brze promjene alata. Dodavanje ove dvije funkcije omogućuje da se vreteno i nosač premješta sinkrono, značajno smanjujući promjenu alata i vrijeme pozicioniranja tijekom procesa obrade i uvelike poboljšati brzinu korištenja alatnog alata. Ova je funkcija osobito važna za višestruke načine proizvodnje u malim serijama, jer osigurava da se strojni alat može brzo prilagoditi potrebama obrade različitih proizvoda u kratkom vremenskom razdoblju, postižući na taj način veću fleksibilnost i učinkovitost proizvodnje.
Ningbo Hongjia CNC Technology Co., Ltd zna da se visokokvalitetni proizvodi ne mogu odvojiti od obzirnih usluga. Stoga tvrtka ne samo pruža prilagođenu proizvodnju Centra za bušenje velike brzine T-600A, već je također uspostavila kompletne savjetovanja o savjetovanju, prodajnim smjernicama i servisnom sustavu praćenja nakon prodaje. Bilo da se radi o odabiru opreme, ugradnji i puštanju u pogon ili operativnom obuci, popravku i održavanju, Hongjia CNC može pružiti profesionalnu tehničku podršku kako bi se osiguralo da svaki kupac može pružiti potpunu igru prednostima T-600A centra za bušenje velike brzine i maksimiziranjem prednosti proizvodnje. .
