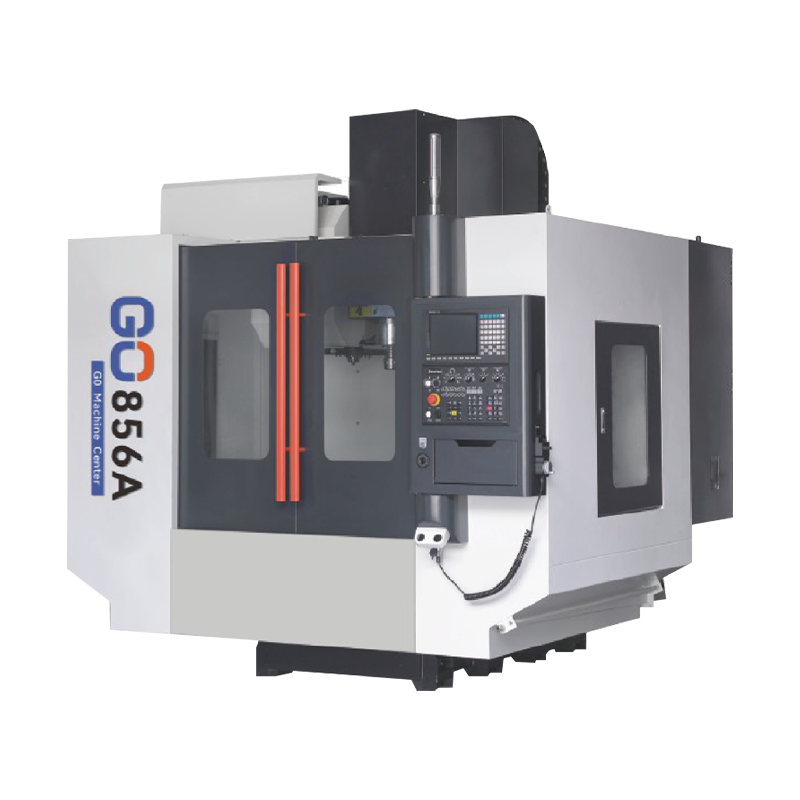

856A Centar za obradu teške dužnosti
Krevene tračnice ovog strojnog alata prihvaćaju dizajn velikog raspona sa širokom i stabilnom bazom, osiguravajući krutost i stabilnost cjelokupne strukture. Stupac vretena prihvaća strukturu kutije, u kombinaciji s proširenim dizajnom sedla i metodom potpore punom opterećenju, koja se može učinkovito oduprijeti vibracijama i vanjskim silama tijekom prerade velike brzine, osiguravajući stabilnost i pouzdanost visoko precizne obrade.
Tri se dovodne osi strojnog alata opremljene preciznim linearnim vodičima uvezenim iz Tajvana, koji osiguravaju točnost pozicioniranja svake osi, poboljšavajući na taj način točnost i ponovljivost obrade. Vodeći željeznički sustav svake osi dovodne osi precizno je dizajniran i strogo testiran kako bi se osigurala stabilnost i učinkovitost u dugoročnom radu.
Troosni olovni vijak strojnog alata prihvaća proces prethodne raširenosti, koji dodatno povećava točnost i krutost prijenosnog sustava, osigurava stabilnost tijekom obrade visokog opterećenja i velike brzine i smanjuje fluktuaciju točnosti uzrokovane mehaničkom vibracijom ili promjenama temperature.
Sustav je razvio funkciju za promjenu alata s jednim gumbom i jednim gumbom za časopis Alat, što uvelike poboljšava brzinu promjene alata i jednostavnost rada.
Pojas strojnog alata ili vreteno povezano s izravno može biti opremljen središnjom vodom visokog pritiska kako bi se poboljšala učinkovitost obrade.
Podaci o proizvodnji
Tehnički parametar
| Artikal | Jedinica | 856A | |
| Putovati | X-osi (lijevi i desni raspon obrade) | mm | 820 |
| Y-osi (prednji i stražnji raspon obrade) | mm | 560 | |
| Z-osi (gornji i donji raspon obrade) | mm | 600 | |
| Udaljenost od nosa vretena do radne površine | mm | 120-720 | |
| Radni stol | Veličina stola | mm | 1000 × 550 |
| Dimenzije CaO u obliku slova T | mm | 18 × 5 × 90 | |
| Maksimalno opterećenje tablice | kg | 800 | |
| Vreteno | Rupa za vreteno konus | BT40 | |
| Brzina vretena | okretaja | 8000-12000 | |
| Način pogona vretena | Ravna veza/b «lt | ||
| Hraniti | Ubrzati | M/min | 36/36/36 |
| G01 Maksimalna brzina | mm/min | 10000 | |
| G01 Minimalna brzina | mm/min | 0.001 | |
| Biblioteka alata | Vrsta knjižnice alata | BT40 diskovni tip | |
| Kapacitet za pohranu alata | 把 | 24t | |
| Dopuštena težina | kg | 3 | |
| Maksimalan promjer | mm | Nijedan susjedan φ140 | |
| Vrijeme susjednog alata vrijeme promjene | s | 1.2 | |
| Mašina Promjer | Veličina otiska stopala | mm | 2700 × 3000 × 2800 |
| Mašina | T | ≈5.5 | |
| Točnost | Točnost pozicioniranja XYZ (puni moždani udar) | mm | 0.008 |
| Ponavljana točnost pozicioniranja XYZ (puni moždani udar) | mm | ± 0,005 | |
Drugi
| Artikal | Jedinica | T600A |
| Zahtjev za tlak zraka | kg/cm 2 | 6-8 (sustav dvostruke filtracije) |
| Električna komponenta | Schneider | |
| Zahtjev za napon | 380V ± 5phz | |
| Temperaturna potreba | ° C | 5-40 |
| Prizemna veza | Mora biti pouzdano utemeljen | |
| Konfiguracija sustava | Nova generacija 22mA set |
Neobavezan
| Artikal | |||
| 1. Sustav | □ Mitsubishi M80 | □ FANUC MF Plus | □ Nova generacija |
| 2. stupac sonde Heieghted | □ Podignite na 200 mm | □ Podignite na 300 mm | |
| 3. Os se okreće | □ 170 mm | □ 210 mm | □ 250 mm |
| 4. Effuet Core | □ 30BAR | □ 50BAR | □ 70BAR |
| 5. Sustav rashladnog sredstva za vreteno | |||
Biti u kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd., započeo je 2006. godine, a osnovana je 2018. godine. Smještena je u New District Qianwan, grad Ningbo, provincija Zhejiang, Južno krilo ekonomske zone rijeke China Yangtze. To je poduzeće specijalizirano za istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Kao Kina 856A Centar za obradu teške dužnosti supplier and custom 856A Centar za obradu teške dužnosti company, S jakom tehničkom snagom i bogatim iskustvom u industriji, Hongjia CNC posvećena je pružanju kupaca napredna CNC rješenja kako bi zadovoljila potrebe kupaca u različitim industrijama.
Postrojenje i oprema
Što su vijesti
-
U današnjoj sve konkurentnijoj prerađivačkoj industriji tvrtke sve više zahtijevaju visoku učinkovitost, visoku preciznu i visoko integrirana rješenja za obradu. Ningbo Hongjia CNC Technology Co., Ltd., profesionalni ...
Pročitajte više -
Stroj za bušenje i tapkanje je strojni alat koji kombinira funkcije bušenja i dodirivanja. Prvenstveno se koristi za bušenje rupa i stvaranje unutarnjih niti (tapkanje) u materijalima poput metala, plastike i dr...
Pročitajte više -
1. Zašto zrakoplovna industrija preferira Horizontalni centri za okretanje ? Prednost gravitacije: Izbjegavajte deformaciju velikih radnih dijelova Problemi s vertikalni...
Pročitajte više
Znanje u industriji
856A Centar za obradu teške dužnosti: Precizna proizvodnja
1. Snaga poduzeća, tehnološko vodstvo
Ningbo Hongjia CNC Technology Co., Ltd, kao visokotehnološko poduzeće koje se fokusira na istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC, tehnološku inovaciju uvijek je smatrao temeljnom pokretačkom snagom za razvoj poduzeća. Tvrtka ima istraživački i razvojni tim sastavljen od stručnjaka u industriji i tehničkih elita, posvećen istraživanju učinkovitijih i inteligentnih tehnologija obrade. Kao dobavljač i prilagođena tvornica 856A Centar za obradu teške dužnosti , Hongjia CNC, sa snažnom tehničkom snagom i bogatim iskustvom u industriji, nastavlja se probiti kroz tehničke prepreke i kupcima pružaju prilagođena CNC rješenja kako bi zadovoljila različite potrebe više industrija, od zrakoplovnih do proizvodnje automobila do obrade oblikovanja.
2. stabilna struktura i izvrsna performansi
Dizajn 856A Centra za obradu teške dužnosti u potpunosti razmatra visoke zahtjeve teške obrade za stabilnost i krutost strojnih alata. Njegova šina za krevet prihvaća dizajn velikog raspona, zajedno sa širokom i stabilnom bazom, kako bi se osigurala krutost i stabilnost cjelokupne strukture, čak i ako je podvrgnuta obradi teških opterećenja. Može održavati izuzetno visoku preciznost. Stupac vretena prihvaća strukturu tipa kutije, u kombinaciji s proširenim dizajnom sedla i potporom punog opterećenja, koji se učinkovito opire vibracijama i vanjskim silama tijekom obrade velike brzine, pružajući solidno jamstvo za visoko precizno obradu. Ovaj dizajn ne samo da poboljšava trajnost strojnog alata, već i osigurava konzistentnost kvalitete obrađenih dijelova.
3. Precizno vodstvo, točno pozicioniranje
U smislu ključne kontrole pokreta, troosni sustav za dovođenje 856A Centra za obradu teške dužnosti opremljen je preciznim linearnim vodičima uvezenim iz Tajvana. Ovi vodiči značajno poboljšavaju točnost obrade i ponovljivost strojnog alata s izvrsnom performansama vođenja i točnosti pozicioniranja. Vodički sustav svake osi precizno je dizajniran i strogo testiran kako bi se osiguralo da može održavati visoku stabilnost i učinkovitost u dugoročnoj upotrebi. Ova ekstremna potraga za detaljima čini da se Centar za obradu teških sredstava 856A dobro snalazi u preciznoj obradi složenih dijelova i postaje preferirana oprema u mnogim vrhunskim proizvodnim poljima.
4. nadogradnja prijenosa, bez briga preciznost
Kako bi se dodatno poboljšala učinkovitost i točnost obrade, troosni vijak za obradu 856A teških sredstava za obradu prihvaća proces unaprijed. Ovaj inovativni dizajn učinkovito povećava krutost i preciznost prijenosnog sustava, a može održavati izuzetno visoku stabilnost čak i u uvjetima prerade visokog opterećenja i velike brzine, što uvelike smanjuje precizne fluktuacije uzrokovane mehaničkim vibracijama ili temperaturnim promjenama. Ova tehnološka inovacija ne samo da poboljšava kvalitetu površine radnog komada, već i proširuje uslužni vijek trajanja strojnog alata, stvarajući veću vrijednost za kupce.
5. inteligentna operacija, prikladna i učinkovita
Što se tiče inteligencije, centar za obradu teške dužnosti 856A također je na čelu industrije. Sustav integrira funkcije za promjenu alata s jednim gumbom i jednim gumbom, što uvelike pojednostavljuje postupak promjene alata, poboljšava praktičnost rada i promjene alata i unosi novu vitalnost u poboljšanje učinkovitosti proizvodnje. Osim toga, stroj se može konfigurirati s pogonom remena ili izravno spojenim vretenom u skladu s potrebama kupca, a može biti opremljen funkcijom vodenog utičnice visokog pritiska za daljnje poboljšanje učinkovitosti obrade i zadovoljavanja različitih potreba za obradom.
