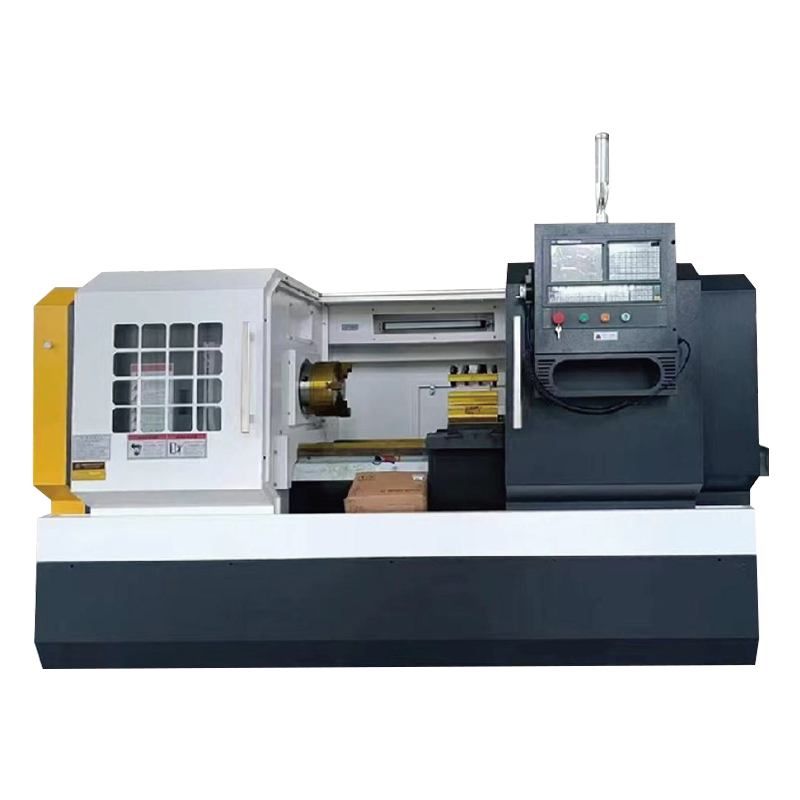

Tokarilica numeričke kontrole
Horizontalni tokarilica CK6150 CNC ima značajke visoke preciznosti, velike snage, visoke krutosti itd. Njegovi glavni dijelovi i struktura su optimalno dizajnirani, što je prvi izbor opreme za obradu osovina, diskova, čahura, posebno oblikovanih površina i vijčanih djela.
GSK980TB3/HUAZHONG 808 CNC sustav i All-Digital AC Servo sustav, X, Z-osi su polu-obloženi loop, kuglični vijci pomoću preciznih vijaka C3 preciznog kuglice, električne komponente se uvoze ili domaće poznate marke, u skladu s CE ili domaćem 3C certifikacijom. Stroj je opremljen vertikalnim držačem CNC-a s četiri stanice poznatog branda u Kini, koji ima značajke visoke točnosti pozicioniranja, velike snage i dobre performanse protiv vibracije.
Alati za stroj pregledavaju se u strogoj u skladu s inspekcijskim postupcima prije napuštanja tvornice. Svaki strojni alat prihvaća laserski interferometar za provjeru točnosti pozicioniranja X i Z osi i ponovljivost točnosti pozicioniranja kako bi se osigurala njihova stabilnost i pouzdanost. cije
Podaci o proizvodnji
Prednosti strojnih alata
1. Strojni alatni alat i krevet. Rep. Cijeli stroj prihvaća laserski interferometar za pregled, koji može učinkovito jamčiti točnost pozicioniranja Z-osi i osi x, točnost pozicioniranja ponavljanja, povratnu vrijednost i stabilnost stroja.
2. Strojni alat izrađen je od lijevanog željeza visoke čvrstoće s posebnim materijalima bakra i kroma, a vodič za krevet ugašen je do dubine od 3 mm, što učinkovito poboljšava otpornost na habanje i stabilnost strojnog alata.
3. Strojni alat prihvaća centralizirano podmazivanje, a glava se kruži prisilnim podmazom, što osigurava karakteristike čistoće i disipacije topline kao odgovor na vruće vrijeme na jugu, a učinkovito produžuje radni vijek nosača i prijenosnika.
4. Strojno vreteno za alat prihvaća ležajeve Harbin, vreteno kroz rupu 82 mm i zupčanike strojeva pomoću preciznog mljevenja, učinkovito poboljšavajući tvrdoću zupčanika i smanjujući buku alatnog alata.
5. Stroj prihvaća Hanjiang kuglične vijke, z-osi kuglice i vijke od osi X sa zateznom strukturom, što poboljšava točnost obrade radnog dijela vanjskog kruga i unutarnje veličine rupe.
6. Stroj prihvaća električni alat za električni alat u četiri stanice. Alat Veličina: 25x25mm.
7. Električni uređaji za marku Delixi

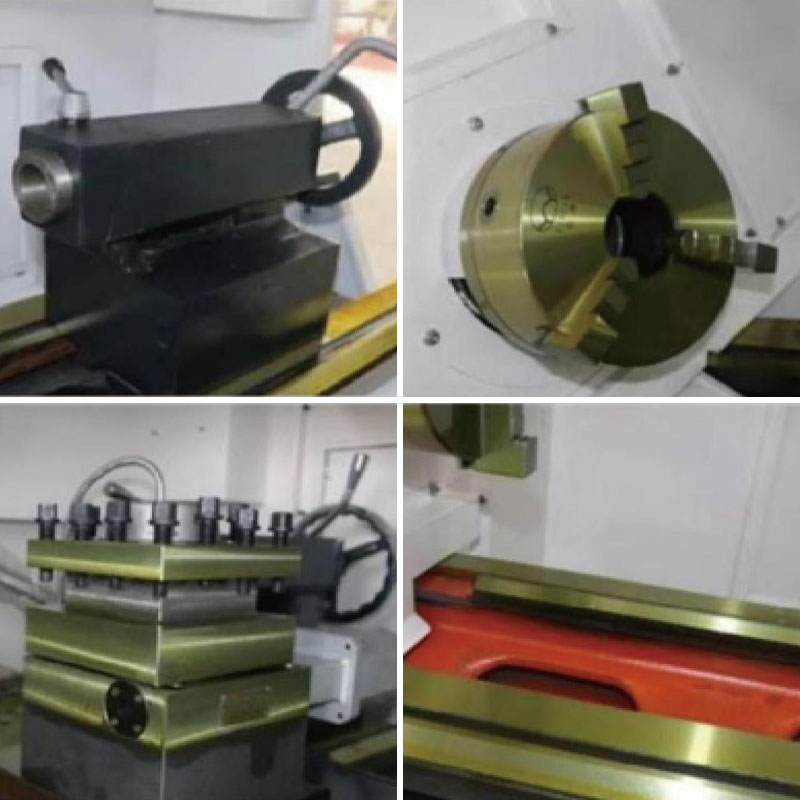

Numerički odmor alata za kontrolu
Vlasnik CNC-a s četiri stanice s visokom točnošću pozicioniranja, stabilnosti i pouzdanosti, širokom rasponu aplikacija, jednostavnim strukturama, lako održavanje i tako dalje.
Dizajn repa stroja u potpunosti razmatra krutost, nosivost i ugodnost upotrebe. Metoda dizanja je ručna.
Stroj je opremljen ručnim od 250 mm Chuck s tri čeljusti.
Wenchang (SANHE) Vertikalni držač CNC alata za 4-poziciju karakterizira visoka točnost pozicioniranja, stabilnost i pouzdanost, širok raspon primjena, jednostavne strukture i lako održavanje.
Usvajanje ravne strukture kreveta, oblikovanje pijeska od smole, visokokvalitetno lijevanje od lijevanog željeza, vodičica prihvaća proces gašenja srednje frekvencije i plastičnog oblikovanja, koji ima dobru otpornost na abraziju i zadržavanje točnosti.
Tehnički parametar
| Artikal | Jedinica | CK6150 |
| Maksimalni promjer okretanja na krevetu | mm | Φ500 |
| Maksimalni promjer okretanja na držaču alata | mm | Φ290 |
| Maksimalna duljina obrada između dva centra | mm | 1000 |
| Vreteno kroz promjer rupe | mm | 82 |
| Raspon brzine vretena | R/min | 150-1600 Brzina varubte s neovisnim vretenom ili tri zupčanika |
| Tip kraja vretena | ISO (GB) A2-8 | |
| Vubova prednja rupa za konus | Pet mohs | |
| Snaga motora vretena | 7.5 | |
| Obrazac motora vretena | Pretvorba frekvencije | |
| Numerički odmor alata za kontrolu | Vertikalna 4-stanica | |
| Veličina | mm | 25x25 |
| Držač alata ponovljena točnost pozicioniranja | ± 0,01 " | |
| X-osi putovanja | mm | 310 mm |
| Z-osi putovanja | mm | 1000 mm |
| Brzo pokretna brzina | mm/min | X: 6000 z: 8000 |
| Raspon brzine hrane | mm/min | X: 1 ~ 2000 z: 1 ~ 2000 |
| Minimalna jedinica za postavljanje | mm | 0.001 |
| Promjer rukava repa | mm | Φ65 |
| Udar rukava s repom | mm | 150 |
| Konus rukava za sjedalo | Pet mohs | |
| Motor za hlađenje | W | 90 |
| Glava pumpe za hlađenje | m | 5 |
| Protok pumpe za hlađenje | L/min | 25 |
| Izvor napajanja | 380V ± 10%, 50Hz ± 1% trofazni AC | |
| Temperatura okoline | ℃ | 0-40 |
| Relativna vlaga | % | ≤92 |
| Ukupne dimenzije stroja (LXWXH) | mm | 2450X1510X1840 |
| Neto masa stroja | Kg | 2150 |
Biti u kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd., započeo je 2006. godine, a osnovana je 2018. godine. Smještena je u New District Qianwan, grad Ningbo, provincija Zhejiang, Južno krilo ekonomske zone rijeke China Yangtze. To je poduzeće specijalizirano za istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Kao Kina CK6150 HORIZONTALNI TAJ WATH VISOK supplier and custom CK6150 HORIZONTALNI TAJ WATH VISOK company, S jakom tehničkom snagom i bogatim iskustvom u industriji, Hongjia CNC posvećena je pružanju kupaca napredna CNC rješenja kako bi zadovoljila potrebe kupaca u različitim industrijama.
Postrojenje i oprema
Što su vijesti
-
U današnjoj sve konkurentnijoj prerađivačkoj industriji tvrtke sve više zahtijevaju visoku učinkovitost, visoku preciznu i visoko integrirana rješenja za obradu. Ningbo Hongjia CNC Technology Co., Ltd., profesionalni ...
Pročitajte više -
Stroj za bušenje i tapkanje je strojni alat koji kombinira funkcije bušenja i dodirivanja. Prvenstveno se koristi za bušenje rupa i stvaranje unutarnjih niti (tapkanje) u materijalima poput metala, plastike i dr...
Pročitajte više -
1. Zašto zrakoplovna industrija preferira Horizontalni centri za okretanje ? Prednost gravitacije: Izbjegavajte deformaciju velikih radnih dijelova Problemi s vertikalni...
Pročitajte više
Znanje u industriji
CK6150 HORIZONTALNI TAJ WATH VISOK , kao zvjezdani proizvod Hongjia CNC -a, kombinira visoku preciznost, visoku snagu i visoku krutost, a preferirana je oprema u području mehaničke obrade. Njegov koncept dizajna je napredan, a glavne komponente i strukture optimizirani su kako bi se osigurale stabilne performanse i izvrsne performanse strojnog alata u složenim zadacima obrade. Prihvaća GSK980TB3/HUAZHONG 808 CNC sustav i potpuno digitalni AC Servo sustav, a i X-osi i Z-osi usvojio je polu-obloženu kontrolu petlje kako bi se osigurala točnost procesa obrade.
Osnovna konkurentnost strojnog alata leži u izvrsnoj preciznosti i stabilnosti. Kutija vretena, krevet i rep tokarilice CK6150 pregledavaju laserski interferometar. Ovaj rigorozni inspekcijski postupak učinkovito jamči točnost pozicioniranja, ponovljenu točnost pozicioniranja, obrnuti klirens i ukupnu stabilnost osi Z i X. Krevet je izrađen od lijevanog željeza visoke čvrstoće, a dodaju se posebni materijali poput bakra i kroma. Rač za krevet ugašene su dubinom od 3 mm, što uvelike povećava otpornost na habanje i dugoročnu stabilnost stroja.
Kako bi udovoljili učinkovitim zahtjevima za raspršivanje topline strojnih alata u vrućem vremenu na jugu, tokarilica CK6150 prihvaća centralizirani sustav podmazivanja. Kutija vretena prisiljena je podmazati i cirkulirati, što osigurava čistoću i dobre performanse disipacije topline u vretenu i učinkovito proširuje radni vijek ležajeva i zupčanika. Spindle koristi harbinske ležajeve s promjerom rupe od 82 mm. Strojni zupčanici su precizno uzemljeni, što ne samo da poboljšava tvrdoću zupčanika, već i značajno smanjuje buku rada s strojem, stvarajući mirnije radno okruženje za korisnike.
U smislu prijenosnog sustava, tokarilica CK6150 koristi precizni kuglični vijak marke Hanjiang. Kuglični vijci Z-osi i osi X imaju zatezanje. Osim toga, strojni alat opremljen je električnim komponentama marke Delixi i električnim držačem alata s četiri stanice bez podizanja alata. Veličina ručice alata je 25x25 mm, što dodatno poboljšava učinkovitost promjene alata i fleksibilnost obrade. Vlasnik CNC-a s četiri stanice postao je omiljeni izbor mnogih korisnika za svoje visoko precizno pozicioniranje, dobru stabilnost i široku primjenjivost, kao i svoju jednostavnu strukturu i jednostavno održavanje.
Dizajn repa također odražava krajnju potragu za detaljima Hongjia CNC -a. Spojnica CK6150 tokarilice u potpunosti razmatra krutost, nosivost i jednostavnost rada, te prihvaća ručno dizanje kako bi se osigurala stabilna podrška u različitim zahtjevima obrade. Strojni alat opremljen je standardnim priručnikom od 250 mm s tri čeljusti, koji pruža pogodnost za stezanje radnih dijelova različitih oblika i veličina. Istodobno, strojni alat koristi vertikalni držač CNC-a Wenchang marki s četiri stanice, koji je također poznat po visokoj preciznoj, visokoj stabilnosti i širokoj primjenjivosti. Njegova kompaktna struktura i jednostavno održavanje dodatno poboljšavaju ukupne performanse strojnog alata.
CK6150 visoke CNC vodoravne tokarilice također je prilično genijalan u strukturnom dizajnu. Prihvaća ravnu strukturu kreveta, u kombinaciji s lijevanjem pijeska od smole i visokokvalitetnim materijalom od lijevanog željeza, a vodičica prihvaća srednjofrekventno gašenje i tehnologiju plastičnog oblikovanja, koja nije samo izuzetno otporna na habanje, već može dugo održavati točnost obrade. .
