Dom / Proizvodi / Horizontalna serija okretanja i glodanja CNC -a / NC-106D-Y 3-os sinkrona Sinkrona obrada horizontalnog centra za okretanje NC-106D-Y 3-os sinkrona Sinkrona obrada horizontalnog centra za okretanje

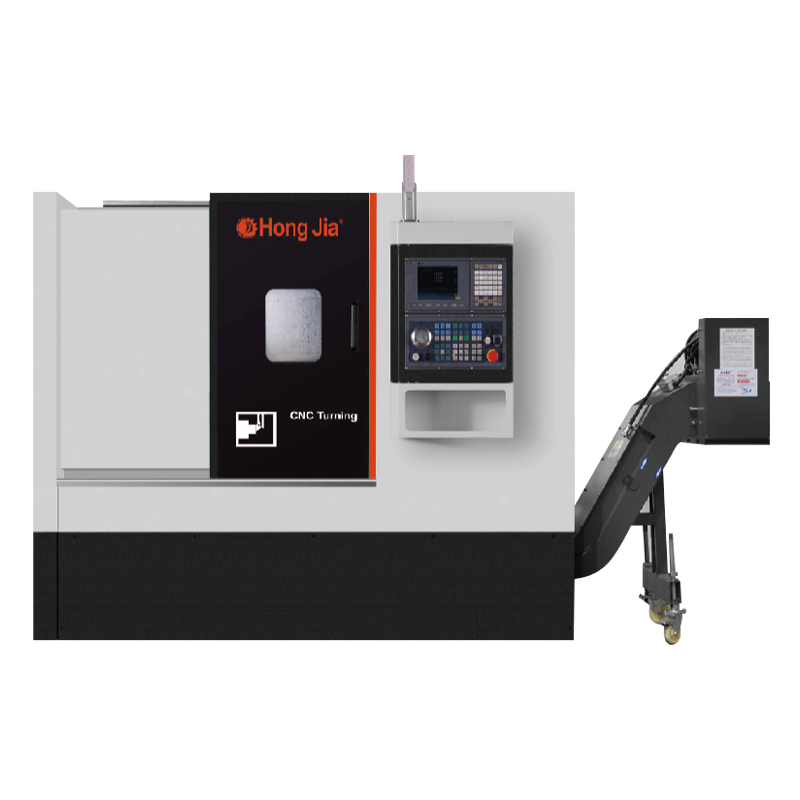

Sinkrona sredstva za hrizontalno okretanje s 3 osi je CNC stroj s visokim performansama s moćnim mogućnostima obrade i preciznim tehničkim parametrima. Njegov maksimalni promjer obrade je φ230 mm, a maksimalna duljina obrade 360 mm, što je pogodno za obradu radnih dijelova velike veličine; Maksimalna brzina vretena može doseći 5000 o / min, opremljen krajem vretena A2-5 i vretenom od φ56 mm, podržavajući učinkovite i stabilne operacije obrade; Strojni alat prihvaća kupolu od 12/15 stanica, opremljen BMT40/ER25 napajanjem, maksimalna brzina glave napajanja je 4000 o/min, a moment glave napajanja je 7,7n · m, što može zadovoljiti potrebe složenih dijelova obrade. Putovanje sa hranom pokriva četiri smjera od Z, X, Y i A, a brzina kretanja je do 20 metara/minutu. Zahtjev za strujom cijelog stroja je 13KVA, što je pogodno za precizne potrebe obrade u različitim industrijskim scenarijima. Alat za stroj ima ukupnu veličinu od 2310 × 1510 × 2080 mm i ukupnu težinu od 3800 kg, koji pokazuje kompaktan i stabilan dizajn. s
Podaci o proizvodnji
Sposobnost obrade
1. može se okrenuti, bušenje. dosadno. mljevenje. obrada dodirivanja
2. lt može sinkrono dovršiti obradu s 3 osi
3. Osnovna struktura visoke krutosti, za postizanje teškog rezanja
4. Izvrsna sposobnost rezanja i stabilna točnost obrade za postizanje visoke proizvodnje
5. Spremnik za rashladno sredstvo koristi se za jednostavno čišćenje i rezanje
6. Standardni kapacitet spremnika: 100L

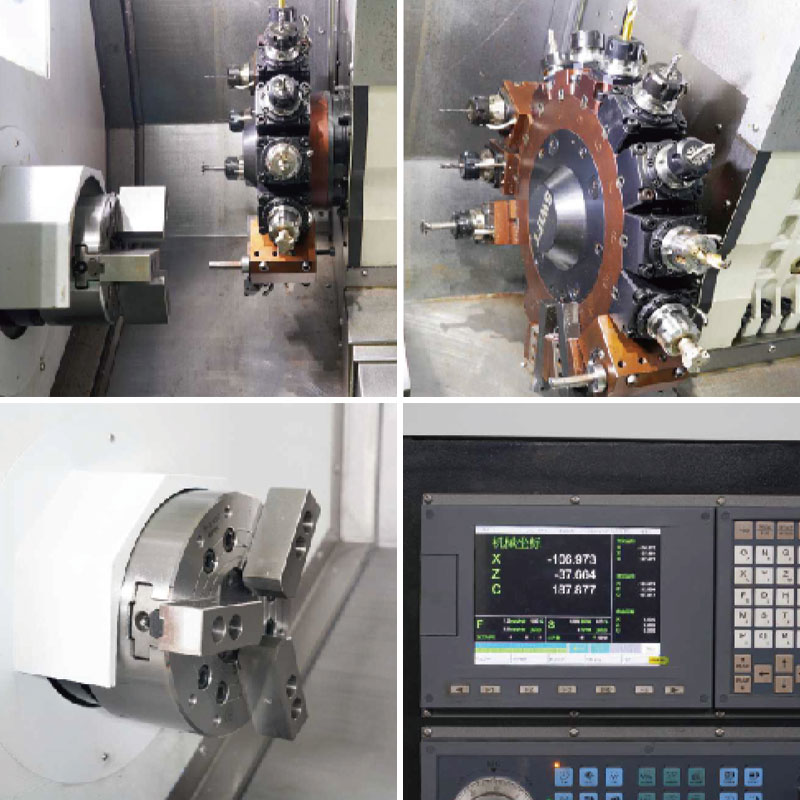

Osnovna konfiguracija alata stroj
1. SYTEC/22TB NOVE GENERACIJE
2. pogonski pogon nove generacije i vreteno pogon
3. Ugrađeno precizno precizno vreteno vreteno je standardno
4. Tajvan ili Japanska žičana šina i vijak
5. odvojeni spremnik vode
6. Stroj za uklanjanje čipova
7. Tlak ulja Tri kandže
8. Power Tower 12/15 stanice
Tehnički parametar
| Artikal | NC-106d-y |
| Maksimum promjer obrade | Φ230 mm |
| Maksimum radna dužina | 360 mm |
| Maksimum promjer okretanja | 550 mm |
| Dimenzije vretena | 6/8 inča |
| Maksimum Brzina vretena | 5000min -1 |
| Oblik vretena | A2-5 |
| Kroz otvor vretena | Φ56mm |
| Unutarnji promjer cijevi za širenje vretena | Φ45mm |
| Unutarnji promjer ležaja glavne osovine | Φ90mm |
| Snaga vretena | 11kW |
| Ocijenjeni moment vretena | 35n.m |
| Maksimum moment vretena | 70n.m |
| Broj površina od kupola | 12/15 |
| Ručka alata vanjskog promjera | 20x20 |
| Malo sjedala | Φ25mm |
| Model glave za napajanje kupole | BMT40/ER25 |
| Maksimalna brzina glave napajanja kupole | 4000 mm -1 |
| Motor motora s glavom | 2.4kW |
| Tort glave napajanja | 7.7n.m |
| Putovanje u smjeru z/x | Z: 370mm x: 185mm y: 70mm |
| Hranino vratilo putanje smjera | O: 360 mm |
| Napajanje motora za dovod z/x | 1.7kW |
| Brzi brzina pomaka z/x | Z: 20m/min x: 20m/min |
| Brza brzina pomaka a | O: 20m/min |
| Kapacitet napajanja | 13kva |
| Ukupne dimenzije stroja (LXWXH) | 2310 × 1510 × 2080 |
| Mašina | 3800kg |
Biti u kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd., započeo je 2006. godine, a osnovana je 2018. godine. Smještena je u New District Qianwan, grad Ningbo, provincija Zhejiang, Južno krilo ekonomske zone rijeke China Yangtze. To je poduzeće specijalizirano za istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Kao Kina NC-106D-Y 3-os sinkrona Sinkrona obrada horizontalnog centra za okretanje supplier and custom NC-106D-Y 3-os sinkrona Sinkrona obrada horizontalnog centra za okretanje company, S jakom tehničkom snagom i bogatim iskustvom u industriji, Hongjia CNC posvećena je pružanju kupaca napredna CNC rješenja kako bi zadovoljila potrebe kupaca u različitim industrijama.
Postrojenje i oprema
Što su vijesti
-
U današnjoj sve konkurentnijoj prerađivačkoj industriji tvrtke sve više zahtijevaju visoku učinkovitost, visoku preciznu i visoko integrirana rješenja za obradu. Ningbo Hongjia CNC Technology Co., Ltd., profesionalni ...
Pročitajte više -
Stroj za bušenje i tapkanje je strojni alat koji kombinira funkcije bušenja i dodirivanja. Prvenstveno se koristi za bušenje rupa i stvaranje unutarnjih niti (tapkanje) u materijalima poput metala, plastike i dr...
Pročitajte više -
1. Zašto zrakoplovna industrija preferira Horizontalni centri za okretanje ? Prednost gravitacije: Izbjegavajte deformaciju velikih radnih dijelova Problemi s vertikalni...
Pročitajte više
Znanje u industriji
U modernoj proizvodnji, visoko precizni i visoko učinkoviti CNC alatni alat postali su važan alat za poduzeća koja će poboljšati svoju konkurentnost. Kao profesionalna CNC -ova oprema za rezanje metala, tvrtka za proizvodnju i prodaju, Ningbo Hongjia CNC Technology Co., Ltd, zalaže se za pružanje kupcima napredna CNC rješenja s jakom tehničkom snagom i bogatim iskustvom u industriji. Među njima je 3-os sinkronizirana sredstva za horizontalno okretanje sredstva za CNC stroj visoke performanse koji podržava precizne potrebe obrade različitih industrija s izvrsnim mogućnostima obrade i preciznim tehničkim parametrima.
Učinkovite i precizne sposobnosti obrade
A 3-osi sinkrona obrada horizontalnog centra za okretanje Ima izvrsne mogućnosti obrade, s maksimalnim promjerom obrade od φ230 mm i maksimalnom duljinom obrade od 360 mm, pogodno za obradu različitih radnih dijelova velike veličine. Njegova brzina vretena može doseći do 5000 o / min, opremljena krajem vretena A2-5 i vretenom od φ56 mm kroz rupu, što može održavati stabilne performanse obrade pri velikim brzinama. Ove karakteristike čine opremu posebno široko korištenu u industrijama kao što su zrakoplovni, automobilski proizvodi i precizni instrumenti.
Moćna konfiguracija kupola
Strojni alat prihvaća kupolu od 12/15 stanice i opremljen je BMT40/ER25 Power TURRET. Maksimalna brzina glave napajanja doseže 4000 o / min i ima okretni moment od 7,7 n · m, što može zadovoljiti potrebe za obradom složenih dijelova. Primjena napajačke kupole omogućava alatnom stroju da dovrši više procesa kao što su glodanje, bušenje i dodirivanje u jednom stezanju, uvelike poboljšavajući učinkovitost obrade i smanjujući pogreške i poboljšanje konzistencije proizvoda.
Točna kontrola povezivanja u više osi
Putovanje dovodne osi 3-osi sinkrone obrade horizontalnog centra za okretanje pokriva četiri smjera: Z, X, Y i A, a brzina kretanja je do 20 metara/minutu, osiguravajući učinkovitost i točnost procesa obrade. Tehnologija sinkrone obrade omogućava strojnom alatu da koordinira gibanje u više osi, čime je postigla složeniju površinsku obradu i proizvodnju visoke preciznosti. Ova je značajka posebno važna u zahtjevnoj preciznoj proizvodnoj industriji.
Kompaktna i stabilna struktura
Ukupne dimenzije strojnog alata su 2310 × 1510 × 2080 mm, s ukupnom težinom od 3800 kg. Struktura je kompaktna i stabilna, a može održavati izvrsnu vibracijsku otpornost tijekom dugoročnog rada kako bi se osigurala točnost obrade. Pored toga, potražnja za strujom cijelog stroja je 13KVA, koja ne samo da ispunjava zahtjeve obrade visokog intenziteta, već ima i dobre mogućnosti kontrole potrošnje energije.
Pogodno za razne industrijske primjene
Kao visoko performansni CNC stroj, 3-osi sinkroni sinkrono obrada horizontalnog centra za okretanje naširoko se koristi u različitim preciznim proizvodnim poljima. Bilo da se radi o automobilskim dijelovima, medicinskoj opremi, elektroničkoj komunikacijskoj opremi ili zrakoplovnoj industriji, ovaj stroj može pružiti poduzećima izvrsnu učinkovitost proizvodnje i kvalitetu visokokvalitetne obrade sa svojim učinkovitim i stabilnim mogućnostima obrade.
