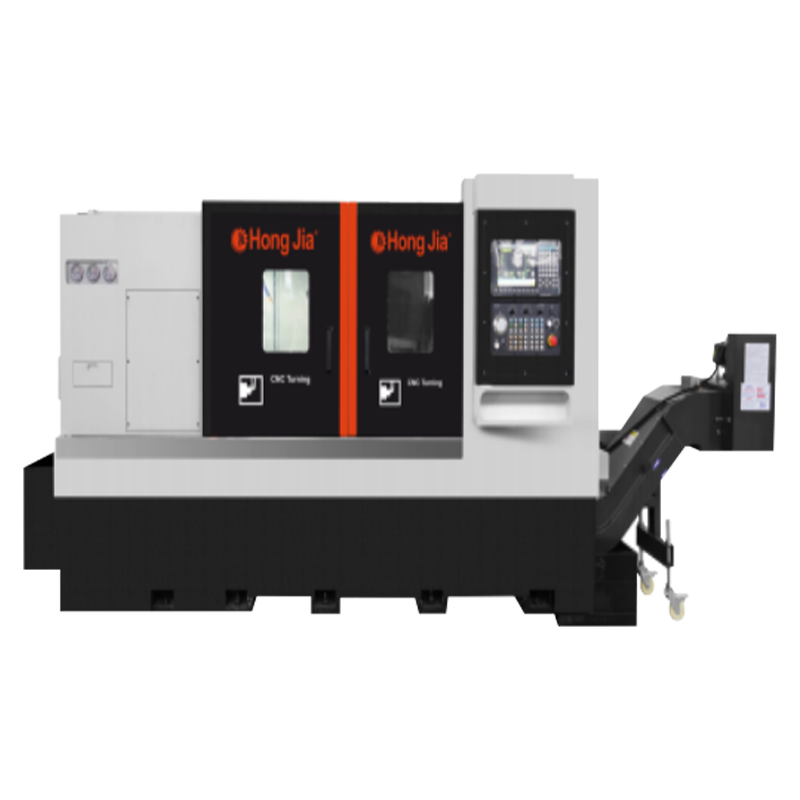

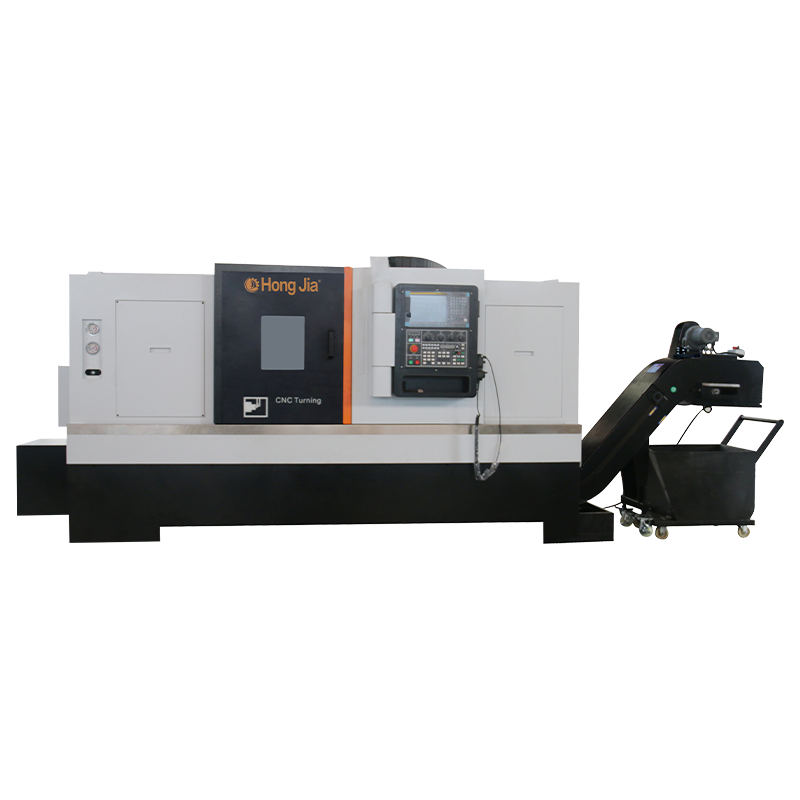

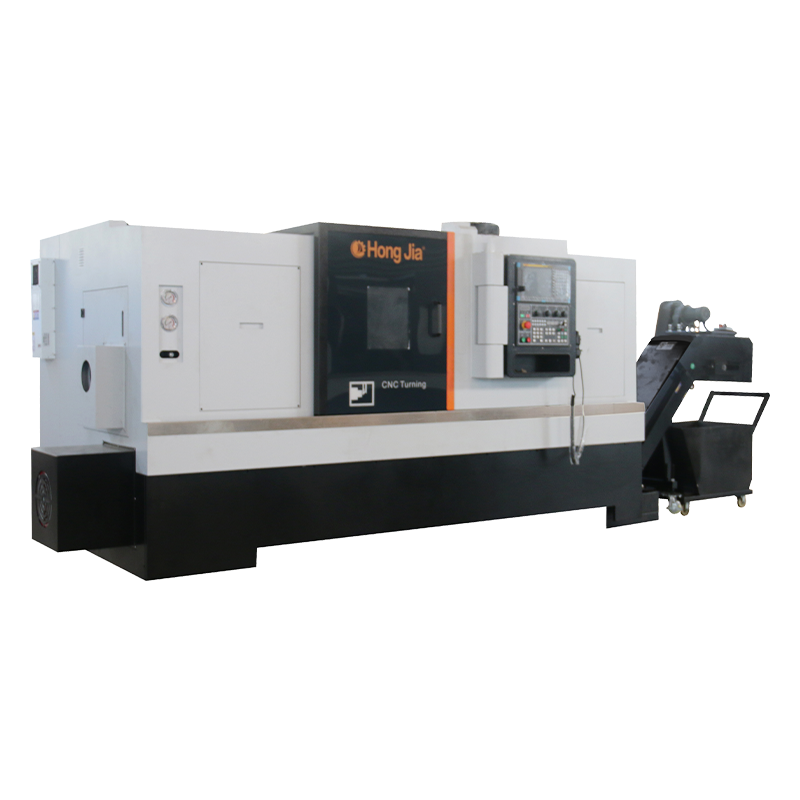

NC-115/1000 CNC tokarilica

NC-115/1000 CNC tokarilica opremljena je standardnim japanskim fanuc0i-TF upravljačkim sustavom.
Dizajniran, izgrađen i testiran u potpunosti usklađenosti s ocjenom Centra za okretanje ISO NC-115 (statička točnost, dimenzionalne i rezanje performansi).
Maksimalno putovanje x-osi je 320 mm, maksimalno putovanje Z-osi je 1000 mm, a ove se brojke temelje na standardnom CHUCK-u od 18,0 '(380 mm) s X-osi i Z-osi točnošću pozicioniranja od 0,008 mm i ponovljivošću od 0,005 mm.

Široko radno područje kreveta prikladno je za obradu radnih dijelova različitih veličina: maksimalni rotacijski promjer je 730 mm, maksimalni promjer obrađenih dijelova je 550 mm, maksimalni promjer obrađenih dijelova je 550 mm, maksimalni promjer obrađenih dijelova je 550 mm.
NC115-1000 CNC tokarilica koju je dizajnirao i proizveo Hongjia prihvaća integralni 30 stupnjeva. Nagnuta struktura kreveta, dobra krutost i trajnost. Sva struktura i dizajn lijevanja prihvaćaju obrnutu analizu konačnih elemenata. Jedinstvena metodologija dizajna Hongjia osigurava da svi strojni alati imaju više znanstvene i razumne strukturne krutosti.
HONKA NC-115/1000 Alat za stroj ima ukupnu težinu od 6600 kg i izrađen je od visokokvalitetnog lijevanog željeza, što osigurava ukupnu stabilnost, krutost i obradu uređaja strojnog alata.
Vreteno
NC-115/1000 opremljen je vretenom tipa Chuck, a model nosa ANSIA2-11 opremljen je 18,0 ° (380 mm) s tri čeljusti s tri čeljusti s nizom mekih čeljusti.
Strojno vreteno motor Snaga: 22 kW (kontinuirano), 27,5 kW (15 minuta kontinuirano).
Strojno vreteno NC-115/1000 opremljeno je alfa pogonom motora s brzinom od 1000 o/min i nazivnim okretnim momentom od 285 nm (15 minuta) pri osnovnoj brzini od 625 o/min.
NC-115/1000 vretena je pokretana pojasom.
Spindle ima pet ležaja - jedan ležaj valjka i četiri kutna kontaktna ležaja. Jedan par kutnih kontaktnih ležajeva montiran je na prednjem i stražnjem dijelu vretena kako bi se povećala ukupna krutost vretena. 2 kutna kontaktna ležaja montirana su na prednjem kraju vretena, udaljena 15 mm od valjkastih ležajeva, kako bi se povećala točnost otpada u vretenu. Provrt ležaja na prednjem dijelu vretena je 170 mm.
Kombinacija valjkastih ležajeva i kutnih kontaktnih ležajeva daje sustavu izvrsnu toplinsku stabilnost i povećanu radijalnu i aksijalnu krutost. Prednji kraj vretena je labirint zapečaćen kako bi se spriječilo da vanjsko okruženje utječe na unutrašnjost vretena.

Spindle serije NC-115/1000 opremljeno je magnetskim koderom koji nije kontakt za kruto prisluškivanje, indeksiranje od 1 stupnjeva i pozicioniranje vretena.
Ultra tanki hidraulički mehanizam stezanja sa sustavom kruga rashladne tekućine može se povezati s adapterom za napajanje s tri čeljusti ili Collet adapterom za stezanje radnih dijelova. Stroj ima mali otisak zbog upotrebe rotacijskih cilindara.
Hidraulički rotacijski tlak cilindra pričvršćen je na lijevoj strani prednjeg dijela stroja kako bi se promatrala trenutna sila na chucku ili coletu.
Hidraulički tlak rotacijskog cilindra podesiv je od 74psi (5kg/cm2) na 592PSI (40kg). Tlak stezanja vretena može se lako podesiti kroz lijeva servisna vrata. Na pristupnim vratima montiran je sigurnosni prekidač za blokiranje.
Tlak stezanja vretena može se prilagoditi od 500 kg do 4000kg. Maksimalno vreteno putovanje vretenaste kravate je 15 mm. NC-115/1500 vretenasta traka ima propusni kapacitet od 120 mm.
Servo kupola
NC-115/1000 opremljen je standardnim dvosmjernim servo kupolom od 12 pozicija. Može se opremiti s 25*25 mm lijevo i desno kvadratno alatima i 50 mm okruglih alata, 12 stanica.
Kuća pokreće servo motori bez četkice i točno je i pouzdano zaključana trodijelnim diskom krajnjeg zupčanika. Vrijeme promjene alata za susjedni alat je samo 0,18 sekundi.
Najudaljeniji položaj alata u kupolici indeksiran je za 1,0 sekundi. Ponovljivost kupole je 2,5 luka.

Vodice i vijci
NC-115/1000 krevet koristi dvije japanske br. 55/ #55 Precision Linear Mound Vodič na X-osi i Z-osi, s dva dijapozitiva za svaku željeznicu, koja imaju vrlo dobru krutost i otpornost na habanje.
U usporedbi s konvencionalnim kliznim vodičem, linearni vodič za kotrljanje ima niži otpor trenja, bez stvaranja topline i manje toplinske ekspanzije. Osim toga, vodič za kotrljanje ima veću točnost pozicioniranja, brže brzine hrane, kraća vremena zbrajanja, smanjena vremena ciklusa, manje habanja, duži vijek stroja i duža stabilnost obrade.
Brze brzine do 20 m/min dostupne su za X- i Z-osi.
Slatke NC-115/1000 serije opremljene su preciznim kuglicama Yintai C-3, preciznim lopticama X-osi i preciznim kuglicama C-3 u Z-osi, što minimizira toplinsku ekspanziju i poboljšava krutost, stabilnost i točnost.
Kuglica X-osi ima promjer od 40 mm i razmak zuba od 5 mm. Z-osi kuglica ima promjer od 50 mm i razmak zuba od 10 mm. Maksimalni potisak x-osi i z-osi je 1080N.m.
Sustav podmazivanja

NC-115/1000 opremljen je automatskim centraliziranim sustavom za podmazivanje kao standard, što omogućava jednostavno podmazivanje ulja svih pokretnih dijelova stroja i smanjuje zastoj. Upotreba podmazivanja nafte osigurava pouzdano podmazivanje svih pokretnih dijelova stroja, smanjuje troškove podmazivanja i ekološki je.
Rashladni sustav
NC-115/1000 ergonomski je dizajniran s gustim limama i spremnicima za hlađenje vode, što omogućava potpuno recikliranje čipsa i hladne vode, održavajući radno okruženje čistim.
Strojni metal štiti sve glavne pokretne dijelove stroja.
Stroj je opremljen unutarnjim kliznim vratima s velikim prozorom za gledanje stakla. Glavna vrata su sigurnost isprepletena. Može se koristiti rashladno sredstvo na bazi vode ili ulja.
Mlaznice rashladne tekućine na kraju i hlađenje od prekomjernog udara su standardne. Brzina protoka rashladne tekućine 12 litara/minute. Kapacitet spremnika za rashladno sredstvo 125 litara, tlak rashladne tekućine 18 bara.
CHIP transporter kao standard
Premjenjivi čip transporter opremljen je kotačima velikog kuta i može se lako izvući za čišćenje.

Upravljački sustav
Svi modeli NC-115/1000 opremljeni su sučeljem unaprijed postavljenog CHIP transportera. RS-232-C sučelje je standardno.
Radna ploča NC-115/1000 stroj je lako upravljati, s dobro dodijeljenim gumbima i laganim označavanjem. Tipkovnica je izrađena od poliesterskog filma i vrlo je pouzdana i otporna na oštećenja.
Električni zahtjevi
Dimenzije stroja: L 3980 mm, W 2150 mm, H 1920 mm (s CHIP transporterom kao standard). Približna težina prijenosa stroja: 8000kg.
Stroj NC-115/1000, kada je opremljen sustavom za upravljanje FANUC 0I-TF/PULS, isporučit će se s punim opterećenjem 80 Amp (FLA), (30kva) 220 volti, 3 faza, 50Hz. Svi ostali naponi zahtijevaju dodatni transformator.

Drugi

Čvrsto tapkanje standardna je značajka na NC-115/1000 i omogućava precizno sinkronizirano kretanje vretena i z-osi, osiguravajući točnost i brzinu dodirivanja. Usluga zahtijeva plutajući držač alata za tapkanje.
X-osi i z-osi opremljeni su FANAUC/1,8KW servomotorima, koji su izravno povezani s vijcima (krutim spojnicama) bez gubitka povratnog udara u pozicioniranju. Fleksibilne spojnice na spojevima uklanjaju pogreške sklopa zbog paralelne ili kutne orijentacije.
NC-115/1000 opremljen je svijetlim radnim svjetlosnim svjetlom, što olakšava pogled operatera na radno područje stroja. NC-115 // 1000 opremljen je indikatorom statusa u tri boje za prikaz radnog statusa stroja.
Mjerači tlaka postavljeni na prednjem dijelu stroja pružaju jednostavan pristup glavnom tlaku hidrauličkog sustava, tlaku stezanja vretena i opcionalnom hidrauličnom repu. Pristup unutrašnjosti stroja može se dobiti kroz uklonjiva bočna vrata kako bi se prilagodio tlak hidrauličke jedinice za stezanje i opcionalni hidraulički rep.
Kompletan skup dokumentacije za stroj / CNC sustav.
Besplatna obuka za puštanje u rad u pogonu za programere i operatere HONKA tehničara. Stroj NC-115/1000 isporučuje se s okvirom za alate, uključujući spanners i alate.
