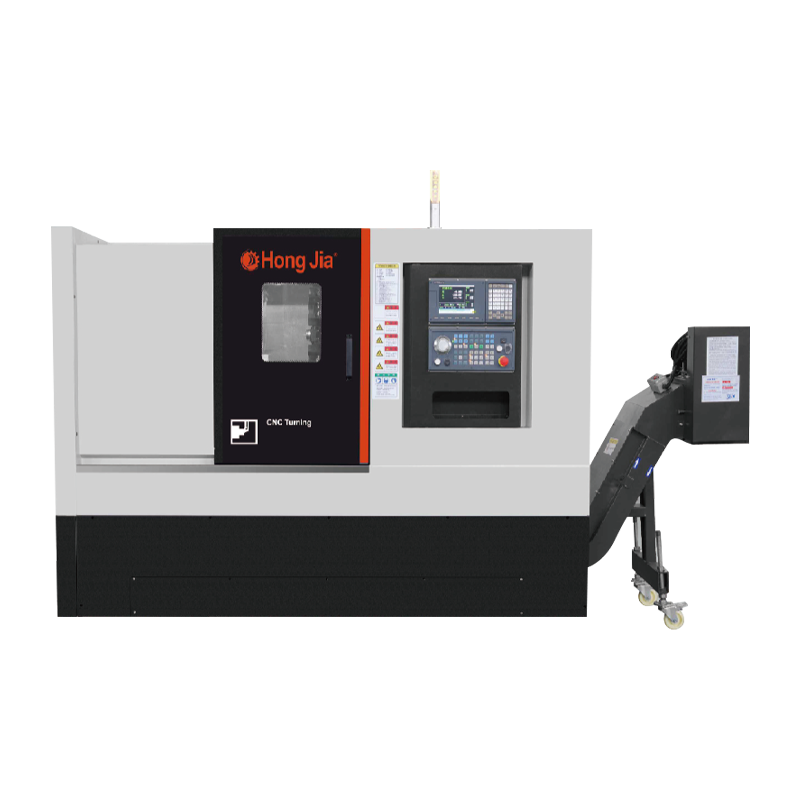

Dom / Proizvodi / Horizontalna serija okretanja i glodanja CNC -a / NC-108 Horizontalno okretanje visoke krigičnosti NC-108 Horizontalno okretanje visoke krigičnosti
Horizontalni centri visoke krigičnosti mogu podnijeti dijelove različitih veličina, od sitnih preciznih dijelova do velikih, teških dijelova. Istodobno, njegov precizni upravljački sustav i napredna tehnologija programiranja osiguravaju da svaka obrada može postići unaprijed postavljenu točnost i kvalitetu površine.
Nova generacija servo vretenastog motora s visokim motorom koji se standardno pojavljuje s horizontalnim centrom za okretanje visoke krigičnosti jezgra je njegovih moćnih mogućnosti rezanja. Ovaj motor ne samo da ima snažnu snagu snage, već ima i izuzetno visoke performanse okretnog momenta, što lako može podnijeti razne teškoće materijala i teških zadataka rezanja.
Primjena vretena velike brzine značajno skraćuje ciklus obrade i poboljšava učinkovitost proizvodnje. Pri obradi složenih dijelova, vretena velike brzine mogu brže ukloniti materijal, što postupak čini učinkovitijim i bržim. Istodobno, visoka preciznost i stabilnost preciznog mehaničkog vretena osigurava da dimenzijska točnost i kvaliteta površine obrađenih dijelova ispunjavaju unaprijed postavljene zahtjeve.
Podaci o proizvodnji
Sposobnost obrade
1. tokarilica, bušenje i dosadno mogu se provesti
2. Osnovna struktura visoke krutosti, za postizanje teškog rezanja
3. Izvrsna sposobnost rezanja i stabilna točnost obrade za postizanje visoke proizvodnje
4. Spremnik za rashladno sredstvo koristi se za jednostavno čišćenje i rezanje
5. Standardni kapacitet spremnika: 125L

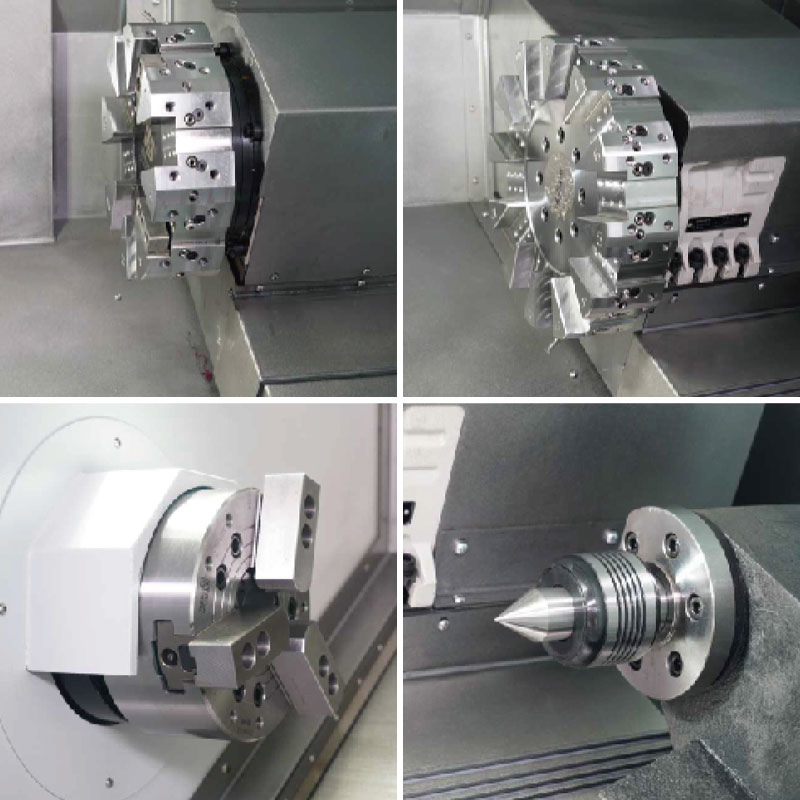

Osnovna konfiguracija alata stroj
1. SYTEC/7TA-E NOVE generacije
2. Motor za pogon nove generacije
3. Nova generacija motora s visokim momentom servo vretena je standardna
4. Tajvan ili Japanska žičana šina i vijak
5. odvojeni spremnik vode
6. Stroj za uklanjanje čipova
7. Tlak ulja Tri kandže
8. Standardno s ugrađenim mehaničkim vretenovima velike brzine
Tehnički parametar
| Artikal | Jedinica | NC-108 | |
| Maksimum Promjer okretanja na krevetu | mm | Φ560 | |
| Maksimum Promjer obrade (vrsta diska) | mm | Φ330 | |
| Maksimum Promjer obrade (vrsta osovine} | mm | Φ280 | |
| Maksimum Promjer okretanja na skejtbordu | mm | Φ280 | |
| Udaljenost između dva centra | mm | 500 | |
| Maksimum radna dužina | mm | 500 | |
| Maksimum Zavežite šipku kroz promjer rupe | mm | Φ52 | |
| Glavni | Oblik vretenastog nosa | A2-6 | |
| Vreteno kroz promjer rupe | mm | Φ66 | |
| Konus unutarnje rupe vretena | MT-6 | ||
| Sposobnost držanja Chucka s tri čeljusti | 8 " | ||
| Povucite oblik akcije šipke | Hidraulički tlak | ||
| Maksimum Brzina vretena | R/min | 4000 | |
| Glavna motorna snaga | KW | 11/15 | |
| Hraniti | X-osi putovanja | mm | 225 |
| Z-osi putovanja | mm | 490 | |
| X/z osi brza brzina | M/min | 25 | |
| Preciznost | Točnost pozicioniranja (x/z) | mm | 0,008/0,010 |
| Ponavljana točnost pozicioniranja (x/z) | mm | 0,006/0,008 | |
| Podaci | Broj alata | 8/12 | |
| Obrazac za vožnju | servo | ||
| Visina centra | mm | 80 | |
| Vrijeme promjene alata (T-T) | sekundi | 0.2 | |
| Specifikacije držača alata | mm | 32 | |
| Specifikacije kvadratnih držača alata | mm | 25 | |
| Rep | Depoftailstockleeve | MT-5 | |
| Maks./Min.odziranje duljine obrade | mm | 500/60 | |
| Sigurnosni štit | Potpuno zatvoren | ||
| Numerički upravljački sustav | SYTEC 7TA/ FANUC0I-TF/ GSK988TA | ||
| Mašina | Kg | ≈4200 | |
| Ukupne dimenzije stroja (LXWXH) | mm | 2500x1700x1790 | |
