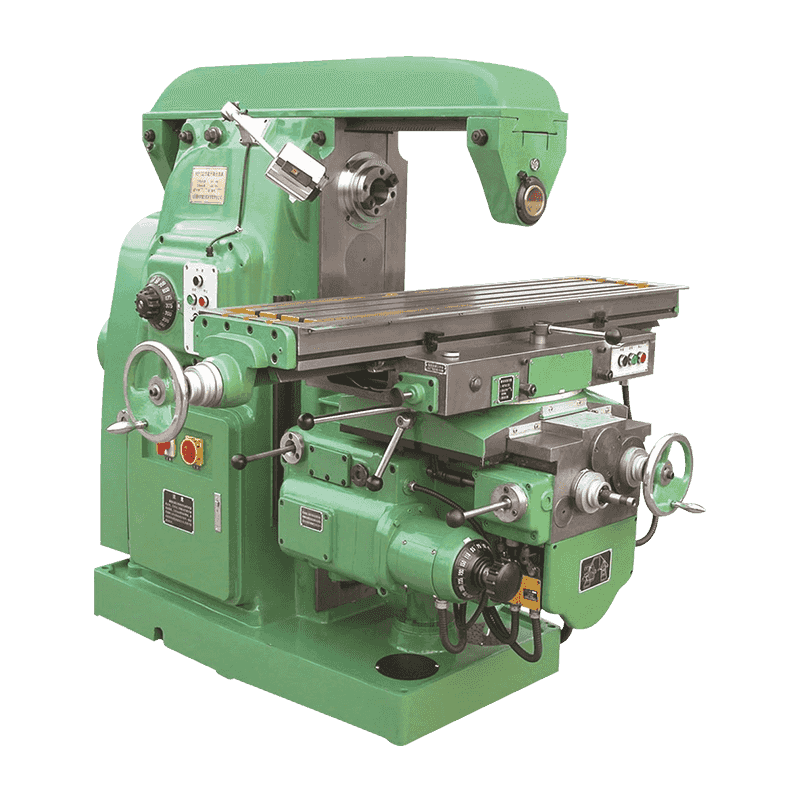

Dom / Proizvodi / Obično serija strojeva za okretanje, glodanje i bušenje / X6132 Univerzalni stroj za dizanje tablice X6132 Univerzalni stroj za dizanje tablice
Uvod i upotreba proizvoda
Ovaj strojni alat je vrsta jakih alata za stroj za rezanje metala, strojni alat ima snažnu krutost, širok raspon brzine unosa i može podnijeti čipove s velikim opterećenjem. Rupa s konusom vretena može se instalirati izravno ili putem dodataka različitih cilindričnih rezača glodanja, kružnih rezača glodanja, formiranja rezača, rezača za glodanje i drugih alata, pogodnih za obradu različitih dijelova aviona, nagiba, utora, rupa itd., Idealna je oprema za proizvodnju strojeva, kalupa, instrumenta, instrumenta, instrumenta, instrumenta, instrumenta, instrumenta, instrumenta, instrumenta,

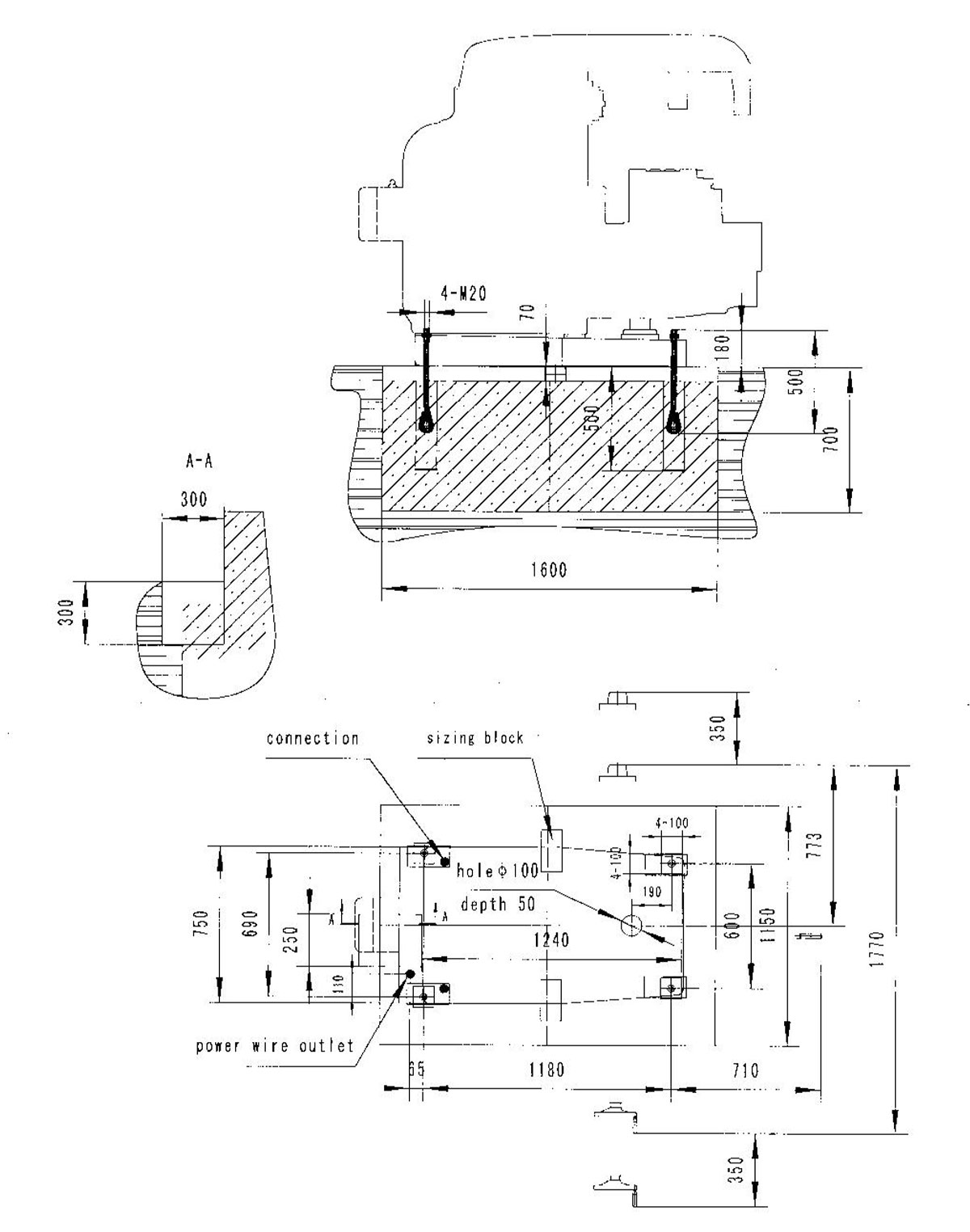

Podaci o proizvodnji
Glavne strukturne značajke
1, baza, trupci, radna ploča, klizač, klizač za dizanje i druge glavne komponente bacaju se materijala visoke čvrstoće i tretmana umjetnog starenja kako bi se osigurala dugoročna stabilnost strojnog alata.
2, glavno ležaj strojnog alata je konusni ležaj valjka, glavna osovina prihvaća tri potporne strukture, krutost sustava glavnog osovine je dobra, kapacitet ležaja je jak, a glavna osovina prihvaća kočenje potrošnje energije, kočni okretni moment je velik, a zaustavljanje je brza i pouzdana.
3, horizontalni kut rotacije tablice ± 45 °, proširuje raspon obrade strojnog alata. Glavni prijenosni dio i dovod radne tablice prihvaćaju strukturu prijenosa zupčanika, raspon regulacije brzine je širok, a promjena brzine je prikladna i brza.
4, smjer tablice x/y/z ima ručni feed, mobilni feed i mobilni brz naprijed tri, brzina feeda može udovoljiti različitim zahtjevima za obradom; Brzi feed može učiniti da radni komad brzo dođe do položaja obrade, obrada je prikladna i brza, a vrijeme koje se ne obradi skraćeno.
5, X, Y, Z Tri smjera za usmjeravanje ultra-audio gašenja, precizno liječenje mljevenja i struganja, s prisilnim podmazom, poboljšati točnost, proširiti vijek trajanja stroja.
6. Uređaj za podmazivanje može prisiliti uzdužni, vodoravni, L i vertikalni olovni vijak i vodeću šinu za podmazivanje, smanjiti trošenje alatnog strojnog alata i osigurati učinkovit rad strojnog alata; Istodobno, sustav hlađenja mijenja veličinu protoka rashladnog sredstva podešavanjem mlaznice kako bi zadovoljio različite potrebe za obradom.
7, dizajn strojnog alata u skladu s ergonomskim principom, lako za rad; Radna ploča dizajnirana je s figurativnim simbolima, što je jednostavno i intuitivno.
Glavni tehnički parametri strojnih alata
| Konus glavne rupe za osovinu | 7：24 ISO50 |
| Udaljenost od središnje linije vretena do kreveta vertikalni vodič | 30-350 mm |
| Udaljenost od središnje linije vretena do grede ovjesa | 155 mm |
| Otvor vretena | 29 mm |
| Maksimalni kut rotacije tablice | ± 45 ° |
| Raspon/serija brzine vretena | 30 ～ 1500 o /min /18 razina |
| Veličina stola | 1320x320 mm |
| TABLE STROK LENGITUDALNI/POVRŠNI/VERTIČNI | 700 (680/255 (240)/320 (300) mm |
| Raspon dovoda tablice uzdužan/poprečan/okomit | Razina 18 23.5-1180/23.5-1180/8-394 mm/min |
| Tablica vertikalna/horizontalna/vertikalna brzina brzine kretanja | 2300/2300/770 mm/min |
| Broj, širina i razmak utora u obliku slova T radne ploče | 3/18/70 mm |
| Glavna motorna snaga | 7,5kW |
| Nahranite motornu snagu | 1,5kW |
| Dimenzije stroja (l x w x h) | 2294x1770x1665 mm |
| Neto masa stroja | 2700/3000 kg |
Biti u kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd., započeo je 2006. godine, a osnovana je 2018. godine. Smještena je u New District Qianwan, grad Ningbo, provincija Zhejiang, Južno krilo ekonomske zone rijeke China Yangtze. To je poduzeće specijalizirano za istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Kao Kina X6132 Univerzalni stroj za dizanje tablice supplier and custom X6132 Univerzalni stroj za dizanje tablice company, S jakom tehničkom snagom i bogatim iskustvom u industriji, Hongjia CNC posvećena je pružanju kupaca napredna CNC rješenja kako bi zadovoljila potrebe kupaca u različitim industrijama.
Postrojenje i oprema
Što su vijesti
-
U današnjoj sve konkurentnijoj prerađivačkoj industriji tvrtke sve više zahtijevaju visoku učinkovitost, visoku preciznu i visoko integrirana rješenja za obradu. Ningbo Hongjia CNC Technology Co., Ltd., profesionalni ...
Pročitajte više -
Stroj za bušenje i tapkanje je strojni alat koji kombinira funkcije bušenja i dodirivanja. Prvenstveno se koristi za bušenje rupa i stvaranje unutarnjih niti (tapkanje) u materijalima poput metala, plastike i dr...
Pročitajte više -
1. Zašto zrakoplovna industrija preferira Horizontalni centri za okretanje ? Prednost gravitacije: Izbjegavajte deformaciju velikih radnih dijelova Problemi s vertikalni...
Pročitajte više
Znanje u industriji
X6132 Univerzalni stroj za dizanje tablice , kao proizvod Hongjia CNC -a, osvojio je visoku reputaciju u mnogim industrijama zbog svoje moćne sposobnosti rezanja metala i široke primjenjivosti. Ovaj strojni alat nije samo dovoljno krut da izdrži operacije rezanja s velikim opterećenjem, već je također opremljen širokim rasponom brzina dovoda kako bi se osigurala stabilnost i učinkovitost procesa obrade. Njegov dizajn rupa za vreteno konus fleksibilan je, a razni cilindrični rezači glodanja, cirkularne rezače glodanja, formiranje rezača mljevenja, rezača za mljevenje lica itd. Mogu se instalirati izravno ili putem dodataka, pružajući neograničene mogućnosti za preradu raznih složenih dijelova, industrije, prevoz, mašine, matične opreme, itd. i druge industrije.
Izvrsna umijeća, bacanje izvrsne kvalitete
Hongjia CNC zna da visoka kvaliteta dolazi iz konačne potrage za detaljima. Glavne komponente kompanije za mljevenje univerzalnog dizanja X6132, poput baze, tijela, radne ploče, slajda, klizača za podizanje itd., Sve su lijevane materijalima visoke čvrstoće i umjetno starijim, koje učinkovito eliminiraju unutarnji stres materijala i osigurava dugotrajnu stabilnost i precizno zadržavanje strojnog alata. Spindle prihvaća konusne valjke, u kombinaciji s strukturom s tri podrške, koja ne samo da ima dobru krutost sustava i snažan kapacitet opterećenja, već je opremljen i uređajem za kočnice koji troši energiju, s velikim kočnim okretnim momentom i brzim i pouzdanim isključivanjem, pružajući solidno jamstvo za preradu visokog pregleda.
Fleksibilan i promjenjiv, proširivši granice obrade
Kako bi se zadovoljile raznolike potrebe za obradom, horizontalni kut rotacije radnog staze kompanije za glodanje Univerzalnog dizanja X6132 može doseći ± 45 °. Ovaj dizajn uvelike proširuje raspon obrade strojnog alata. Istodobno, glavni prijenosni dio i nahrani dio radnog stola prihvaća strukturu prijenosa zupčanika, sa širokim rasponom regulacije brzine i prikladnim i brzim promjenama brzine, što proces obrade čini fleksibilnijim i učinkovitijim. U smislu načina hranjenja, X/Y/Z Ureci strojnog alata imaju tri načina: ručno hranjenje, motorizirano hranjenje i brzo hranjenje motoriziranog. Brzina hranjenja može se fleksibilno prilagoditi u skladu s različitim potrebama za obradom. Funkcija brzog hranjenja omogućava radnom komadu da brzo dođe do položaja obrade, uvelike skraćujući vrijeme nerada i poboljšavajući ukupnu učinkovitost obrade.
Precizna proizvodnja, život u produženom usluzi
U pogledu obrade detalja, voditelja X, Y i Z vodiča X6132 Univerzalni stroj za dizanje tablice ultrazvučno su ugašeni, precizno tlo i ošišani, a sustav prisilnog podmazivanja ne samo da je značajno poboljšao točnost obrade, već je također učinkovito proširio uslužni vijek trajanja strojnog alata. Uređaj za podmazivanje može prisiliti podmazivanje olovnih vijaka i vodećih tračnica u uzdužnim, poprečnim i vertikalnim smjerovima, učinkovito smanjujući trošenje strojnog alata i osiguravajući učinkovit i stabilan rad strojnog alata. Osim toga, sustav za hlađenje fleksibilno prilagođava protok rashladne tekućine podešavanjem mlaznice kako bi zadovoljio potrebe za hlađenjem u različitim uvjetima obrade, dodatno poboljšavajući kvalitetu i učinkovitost obrade.
Humanizirani dizajn, pojednostavljeni proces rada
Hongjia CNC u potpunosti je smatrao praktičnost interakcije čovjeka-stroj prilikom dizajniranja kompanije za mljevenje univerzalnog dizanja X6132. Cjelokupni dizajn strojnog alata u skladu je s načelima ergonomije, lako je raditi i jednostavan za korištenje. Upravljačka ploča prihvaća grafički dizajn simbola, koji je intuitivan i lako razumljiv. Čak i prvi operateri mogu ga brzo savladati, što uvelike smanjuje poteškoće u radu i poboljšava radnu učinkovitost.
