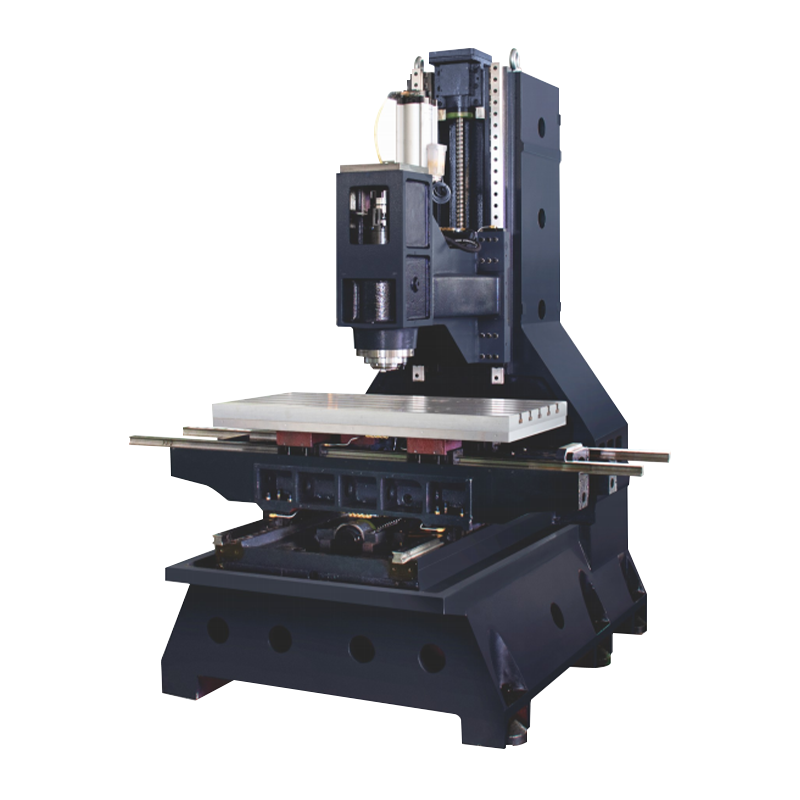

Centar za vertikalnu obradu
Centar za vertikalnu obradu je oprema za obradu CNC-a visokih performansi pogodna za precizno obradu složenih dijelova. Usvaja visoko precizni kuglični vijak na C3 i vodič za kotrljanje, opremljen ležajevima na razini P4 i preciznim SpeedCN spojnicama kako bi se osigurala visoka krutost i precizno pozicioniranje tri osi. Opremljen SpeedCN vretenom kratkog nosa i zaštitnim poklopcem, on pruža stabilne funkcije performansi rezanja i zaštite. Centar za obradu također ima potpuno automatski sustav za promjenu alata i opcionalni uređaj za uravnoteženje dušika za poboljšanje učinkovitosti obrade i točnosti obrade. Osim toga, opcionalno vreteno veliko vreteno, sustav hlađenja i uređaj za uravnoteženje dušika dodatno poboljšava njegove performanse u obradi visokog opterećenja i visoko precizno.
Podaci o proizvodnji
Glavne konfiguracije
Tri sjekire usvajaju "PMI ili Hiwin" ili "THK" C3 kuglični vijci.
Tri sjekire s 'PMI ili Hiwin' ili 'THK' koturaljkama.
V6/V7 s 'Rexroth' ili 'Shangyin' ili 'Yintai' ili 'Thk' kuglični vijci (Z-osi) valjak)
P4 ležajevi za sve tri osi
Troosni "Speedcn" spojnice
'SpeedCn' vretena kratkog nosa
Troosan 'Speedcn' stražari
Volumetrijski ulje
Cilindri (izravno vreteno s booster cilindrom)
Alati i alat za podešavanje alata
Izborne konfiguracije
BBT40-F120-15000 RPM Izravni tip 'SpeedCN' dugi nos vretena
BBT40-fl155-12000rpm izravni tip 'SpeedCN' kratki nos vretena
BT40-24t 'Yitai Alat Changer'.
Dušik protuteža
Proširenje vretena nadograđena središnja voda (vrsta remena s rotacijskim spojem / izravnim tipom bez rotacijskog spoja)
Tehnički parametri
| Specifikacija | Jedinica | V6 | V7 | V8 | V10 | V1270 | V1370 | V1380 | V1570 |
| X/y/z putovanja | mm | 600*450*450 | 700*450*450 | 800*500*500 | 1000*600*600 | 1200*700*700 | 1300*700*700 | 1300*800*700 | 1500*700*700 |
| Stol | mm | 700*420 | 800*420 | 1000*500 | 1100*500 | 1400*700 | 1400*700 | 1400*800 | 1600*700 |
| Maksimalno opterećenje tablice | kg | 250 | 250 | 450 | 450 | 700 | 700 | 700 | 1100 |
| Udaljenost od nosa vretena do stola | mm | 135-585 | 135-585 | 120-670 | 120-750 | 120-820 | 120-820 | 120-820 | 150-850 |
| Udaljenost od centra vretena do površine staze stupaca | mm | 488 | 488 | 550 | 655 | 770 | 770 | 860 | 800 |
| Tablica t-udjela | mm | 14t*3*125 | 14t*3*125 | 18T*5*80 | 18T*5*100 | 18T*5*125 | 18T*5*125 | 18T*5*125 | 18T*5*125 |
| Rupa/promjer vretena | R/min | BBT40 (F120) | BBT40 (F120) | BT40 (F155) | BT40 (F155) | BT40 (F155) | BT40 (F155) | BT40 (F155) | BT40 (F155) |
| Brzina vretena | R/min | Standard: 12000 Izravna opcija: 15000 izravno | Standard: 12000 Izravna opcija: 15000 izravno | Standard: 12000 Izravna vrsta Opcija: 8000 Vrsta remena Opcija: 10000 Vrsta remena Opcija: 15000 izravna vrsta | Standard: 12000 Izravna vrsta Opcija: 8000 Vrsta remena Opcija: 10000 Vrsta remena Opcija: 15000 izravna vrsta | Standard: 8000 izravno Opcija: 10000 Vrsta remena Opcija: 12000 Vrsta remena Opcija: 15000 izravna vrsta | |||
| (X/y/z) Brzo prolazak | M/min | 48 | 48 | 48 | 36 | 36 | 36 | 36 | 24 |
| Z-osi protuteža | /mm | Nema protuteže | Nema protuteže | Nema protuteže | Opcija: Dušikov protuteža | Opcija: Dušikov protuteža | Opcija: Dušikov protuteža | Opcija: Dušikov protuteža | Opcija: Dušikov protuteža |
| Kuglica | mm standard | Xy: 28*16 jednostruka matica z: 32*16 dvostruka matica | XZ: 32*16 Dvostruke matice y: 28*16 pojedinačne matice | Xzy: 36*16 pojedinačna matica | Xzy: 40*12 dvostrukih matica | Xzy: 40*12 dvostrukih matica | Xzy: 40*12 dvostrukih matica | Xzy: 40*12 dvostrukih matica | Xzy: 40*12 dvostrukih matica |
| mm neobavezno | Xy: 28*12 jednostruka matica z: 32*12 dvostruka matica | XZ: 32*16 jednostruka matica y: 28*16 pojedinačna matica | |||||||
| Linearni vodič (širina linearnog vodiča/broj klizača) | mm | Xy: 30*2 z: 35*2 | Xy: 30*2 z: 35*2 | XYZ: 35*2 | X: 35*2 yz: 45*2 | XZ: 45*3 y: 45*2 | XZ: 45*3 y: 45*2 | XZ: 45*3 y: 45*2 | XZ: 45*3 y: 45*2 (4 šine) |
| Mašina | kg | Oko 2700 | Približno. 2750 | Približno. 3100 | Približno. 3800 | Približno. 4800 | Približno. 5000 | Približno. 5200 | Približno. 6000 |
Biti u kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd., započeo je 2006. godine, a osnovana je 2018. godine. Smještena je u New District Qianwan, grad Ningbo, provincija Zhejiang, Južno krilo ekonomske zone rijeke China Yangtze. To je poduzeće specijalizirano za istraživanje, razvoj, proizvodnju i prodaju opreme za rezanje metala CNC. Kao Kina Centar za vertikalnu obradu supplier and custom Centar za vertikalnu obradu company, S jakom tehničkom snagom i bogatim iskustvom u industriji, Hongjia CNC posvećena je pružanju kupaca napredna CNC rješenja kako bi zadovoljila potrebe kupaca u različitim industrijama.
Postrojenje i oprema
Što su vijesti
-
U današnjoj sve konkurentnijoj prerađivačkoj industriji tvrtke sve više zahtijevaju visoku učinkovitost, visoku preciznu i visoko integrirana rješenja za obradu. Ningbo Hongjia CNC Technology Co., Ltd., profesionalni ...
Pročitajte više -
Stroj za bušenje i tapkanje je strojni alat koji kombinira funkcije bušenja i dodirivanja. Prvenstveno se koristi za bušenje rupa i stvaranje unutarnjih niti (tapkanje) u materijalima poput metala, plastike i dr...
Pročitajte više -
1. Zašto zrakoplovna industrija preferira Horizontalni centri za okretanje ? Prednost gravitacije: Izbjegavajte deformaciju velikih radnih dijelova Problemi s vertikalni...
Pročitajte više
Znanje u industriji
Centar za vertikalnu obradu: pametni alat za preciznu proizvodnju
Centar za vertikalnu obradu , kao oprema za obradu CNC-a visokih performansi, posebno je prikladna za preciznu obradu složenih dijelova. Ne samo da integrira suštinu moderne CNC tehnologije, već također osigurava visoku stabilnost i visoku preciznost procesa obrade kroz optimiziranu konfiguraciju niza preciznih komponenti. Centar za vertikalnu obradu proizveo Ningbo Hongjia CNC Technology Co., LTD prihvaća kuglice s visokim preciznim vijcima i valjanim tračnicama. Ova konfiguracija uvelike poboljšava krutost i točnost pozicioniranja tri osi uređaja. Istodobno, osiguravaju se s ležajevima na razini P4 i SpeedCN preciznim spojnicama, osiguravaju se stabilnost i točnost procesa obrade, pružajući solidan temelj za obradu visoke preciznosti.
Temeljne komponente: dvostruko jamstvo kvalitete i tehnologije
U odabiru jezgrenih komponenti, Hongjia CNC inzistira na korištenju vrhunskih marki u industriji, kao što su kuglični vijci na razini C3 iz PMI, Hiwin ili THK i voditelje valjanja iste marke, kako bi se osiguralo visoko precizno kretanje strojnog alata u smjeru od tri osi. Osobito za Z osi, serija V6/V7 opremljena je kuglicama i vodičima s valjcima iz Rexroth-a, Hiwin-a, Yintaija ili THK-a, što dodatno povećava kapacitet i stabilnost strojeva. Sve tri osi koriste p4 slojeve, u kombinaciji s preciznim spojnicama marke SERGECN, koje učinkovito smanjuju pogreške u prijenosu i poboljšavaju učinkovitost obrade.
Učinkovita obrada: stabilne performanse i zaštita su podjednako važni
Kako bi se osiguralo stabilne i učinkovite performanse rezanja, vertikalni obrada CNC-a Hongjia CNC opremljen je SpeedCN vretenama kratkog nosa. Njegov dizajn ne samo da optimizira prijenos sile rezanja, već i učinkovito sprječava oštećenje vretena na nečistoće nastalo tijekom postupka rezanja kroz zaštitni poklopac, proširujući radni vijek opreme. Osim toga, ugrađeni ugrađeni sustav za promjenu alata alata u potpunosti poboljšava učinkovitost obrade, a opcionalni uređaj za uravnoteženje dušika dodatno uravnotežuje dinamično opterećenje u kretanju vretena, tako da može održati izvrsne performanse u zadacima s visokim preciznim obradom.
Fleksibilna konfiguracija: zadovoljavaju različite potrebe za obradom
Kako bi zadovoljio specifične potrebe različitih kupaca, Centar za vertikalnu obradu Hongjia CNC -a pruža mnoštvo opcionalnih konfiguracija. Na primjer, kupci mogu odabrati BBT40-F120-15000rpm Direct Type SpeedCN vretena s dugim nosom ili BBT40-F155-12000rpm Direct Type SpeedCN vretena kratkog nosa kako bi ispunila zahtjeve različitih materijala i poteškoće u obradi. Istodobno, izmjenjivač alata Yitai Brand 24T, s brzim i točnim karakteristikama, pruža još jednu snažnu podršku za poboljšanje učinkovitosti obrade. Za aplikacije koje zahtijevaju veću preciznost i stabilnost, možete odabrati i sustav za protutežu dušika i nadograditi na središnji sustav hlađenja vode (podijeljen u izravne tipove sa i bez rotacijskih spojeva). Ove konfiguracije dodatno poboljšavaju performanse alatnog uređaja u visoko preciznom okruženju za obradu visokog opterećenja.
